فناوری کارتریج فیلتر گرد و غبار: به حداکثر رساندن کارایی و طول عمر در کاربردهای صنعتی

شرکت فناوری زیست محیطی آنهویی تیانکانگ با مسئولیت محدود

Jul 22, 2026

توسط ادمین

کارتریج های فیلتر گرد و غبار نشان دهنده قلب سیستم های مدرن جمع آوری گرد و غبار صنعتی هستند. این اجزای استوانه‌ای به ظاهر ساده، وظیفه حیاتی جداسازی ذرات ریز از جریان‌های هوا را انجام می‌دهند، و اغلب تعیین می‌کنند که آیا یک تأسیسات به انطباق با محیط‌زیست دست می‌یابد، از سلامت کارگران محافظت می‌کند و عملکرد مقرون‌به‌صرفه دارد یا خیر. با این حال، پشت ظاهر ساده آنها، علم مواد پیچیده، مهندسی دقیق، و فناوری در حال تکامل نهفته است که به پیشرفت مرزهای عملکرد فیلتر ادامه می دهد.

درک فناوری کارتریج - از ساختار مولکولی رسانه فیلتر گرفته تا سیستم‌های پوشش پیشرفته - مدیران و مهندسان تأسیسات را قادر می‌سازد تا در مورد انتخاب سیستم، شیوه‌های نگهداری و استراتژی‌های بهینه‌سازی که هزینه‌ها را کاهش می‌دهند و نتایج زیست‌محیطی را بهبود می‌بخشند، تصمیم‌گیری آگاهانه بگیرند.

آشنایی با اصول و معماری کارتریج فیلتر

A کارتریج فیلتر گرد و غبار شامل لایه های متعددی از مواد مهندسی شده است که برای ایجاد یک عنصر فیلتراسیون به یکدیگر متصل شده اند. بر خلاف فیلترهای صفحه تخت یا فیلترهای کیسه ای سنتی، کارتریج ها دارای ساختار چین دار هستند که سطح موثر برای جذب ذرات را چند برابر می کند.

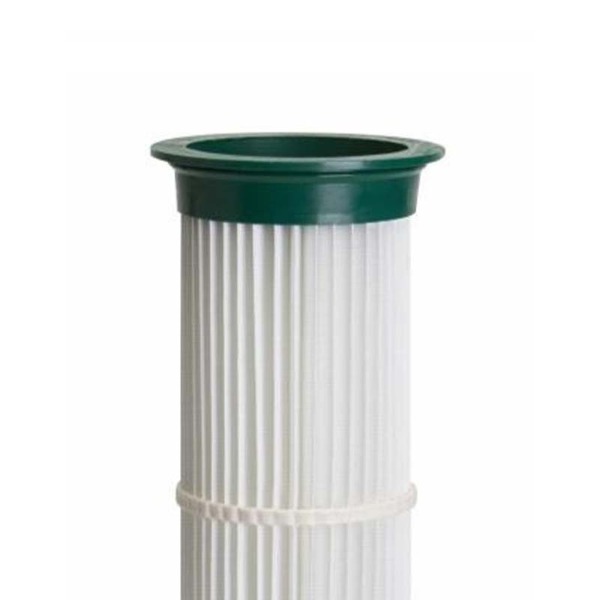

ساختار و طراحی کارتریج

طراحی چین دار مشخصه تعیین کننده ای است که کارتریج ها را از سایر انواع فیلتر متمایز می کند. پلیسه های عمودی (معمولاً 20-40 در هر کارتریج) از بالا به پایین اجرا می شوند و سطح موجدار ایجاد می کنند که به طور چشمگیری سطح موجود برای جذب ذرات را افزایش می دهد. یک کارتریج منفرد با اندازه تقریبی 10 اینچ قطر و 22 اینچ ارتفاع می تواند 300 تا 500 فوت مربع مساحت سطح فیلتراسیون را فراهم کند - معادل چندین فیلتر صفحه تخت در فضای بسیار کوچکتر.

ساختار لایه ای شامل:

آستین ساپورت داخلی: ساختار سفت و سخت که از فروپاشی تحت اختلاف فشار جلوگیری می کند

رسانه فیلتر اولیه: لایه اصلی که ذرات معلق را جذب می کند

لایه های ثانویه: سطوح فیلتر اضافی برای افزایش کارایی و طول عمر

کلاهک های انتهایی بالا و پایین: عناصر آب بندی که از دور زدن محیط فیلتر جلوگیری می کند

سیستم های چسب: چسباندن لایه ها به یکدیگر در حالی که نفوذپذیری رسانه حفظ می شود

چگونه طراحی پلیسه دار عملکرد را افزایش می دهد

پیکربندی پلیسه دار مزایای عملکردی متعددی را نسبت به فیلترهای تخت ارائه می دهد. کارتریج های پلیسه دار با افزایش 5 تا 10 برابری سطح در مقایسه با پانل های مسطح با ابعاد مشابه، سرعت پایین تری (سرعت هوا در سطح فیلتر) را فراهم می کنند که افت فشار را کاهش می دهد و راندمان جمع آوری را بهبود می بخشد. افت فشار کمتر به این معنی است که فن سیستم برای رسیدن به جریان هوای یکسان به نیروی کمتری نیاز دارد و به طور مستقیم مصرف انرژی را کاهش می دهد.

ردپای جمع و جور یکی دیگر از مزایای مهم است. الف گردگیر کارتریج حاوی عناصر چین دار نسبت به سیستم های کیسه ای که به جریان هوای معادل دست می یابند، به طور قابل توجهی فضای کف کمتری را اشغال می کند. این کارایی فضا باعث پذیرش گسترده در تأسیسات با مساحت محدود در دسترس شده است.

مواد رسانه فیلتر: علم و انتخاب

خود رسانه فیلتر - ماده ای که در واقع ذرات گرد و غبار را جذب می کند - جایی است که بیشتر نوآوری در فناوری کارتریج رخ می دهد. مواد رسانه ای مختلف ویژگی های عملکردی متمایزی را ارائه می دهند که برای کاربردهای مختلف مناسب است.

رسانه فیبر شیشه ای

الیاف شیشه رسانه اصلی فیلتر کارتریج بود و برای کاربردهای عمومی رایج است. متشکل از الیاف شیشه ای با جهت گیری تصادفی که با رزین پیوند خورده اند، رسانه های الیاف شیشه ای مقاومت شیمیایی خوب، قابلیت دمای بالا (تا 260 درجه سانتیگراد) و مقرون به صرفه بودن را ارائه می دهند. با این حال، فیبر شیشه دارای ویژگی‌های انتشار گرد و غبار متوسطی است و می‌تواند در محیط‌های شیمیایی خاص از حمله قلیایی رنج ببرد.

محدوده دما: تا 260 درجه سانتی گراد پیوسته

مقاومت شیمیایی: برای اکثر اسیدها خوب است. محدود به قرار گرفتن در معرض قلیایی

رهاسازی کیک گرد و غبار: متوسط؛ ممکن است در حین تمیز کردن مقداری گرد و غبار دوباره به داخل برود

هزینه: کم تا متوسط

کاربردهای معمولی: ریخته گری، فلزکاری، گرد و غبار صنعتی عمومی

رسانه پلی استر

الیاف پلی استر ویژگی های رهاسازی گرد و غبار را در مقایسه با الیاف شیشه ای بهبود می بخشد و نیروی مورد نیاز در هنگام تمیز کردن فیلتر را کاهش می دهد. این تمیز کردن ملایم تر خستگی رسانه فیلتر را کاهش می دهد و عمر مفید را افزایش می دهد. پلی استر رطوبت را بهتر از فیبر شیشه ای کنترل می کند اما حداکثر دمای پایین تری دارد.

محدوده دما: تا 150 درجه سانتی گراد پیوسته

مقاومت شیمیایی: برای اکثر اسیدها و قلیاها خوب است. محدود به عوامل اکسید کننده قوی

رهاسازی کیک گرد و غبار: عالی؛ در طول رویدادهای پالس به راحتی تمیز کنید

هزینه: متوسط

کاربردهای معمولی: داروسازی، صنایع غذایی، کارخانه های سیمان

رسانه با پوشش PTFE

پلی تترا فلوئورواتیلن (PTFE) یک فلوروپلیمر مصنوعی است که به عنوان یک پوشش نازک برای فیلتر کردن سطوح رسانه استفاده می شود. پوشش PTFE به طور چشمگیری آزادسازی کیک گرد و غبار را بهبود می بخشد - گرد و غبار عملاً از سطح فیلتر می لغزد به جای اینکه نیاز به تمیز کردن تهاجمی داشته باشد. این فناوری عملکرد فیلتر کارتریج را به ویژه برای گرد و غبار چالش برانگیز متحول کرده است.

انتشار گرد و غبار: استثنایی؛ حداقل چسبندگی بدون توجه به نوع گرد و غبار

سازگاری با دما: وابسته به رسانه (معمولاً 150-260 درجه سانتیگراد بسته به رسانه پایه)

مقاومت در برابر رطوبت: خواص آبگریز عالی از جذب رطوبت جلوگیری می کند

هزینه: بالا؛ حق بیمه قابل توجهی نسبت به رسانه های بدون پوشش

کاربردهای معمولی: گرد و غبار چسبنده، فرآیندهای مرطوب، الزامات تمیز کردن با فرکانس بالا

رسانه نانو فیبر

فناوری پیشرفته نانو الیاف از الیاف مصنوعی بسیار ظریف (اغلب با قطر کمتر از 1 میکرومتر) برای ایجاد سطوح فیلتر بسیار متراکم استفاده می کند. این رسانه ها بازده جمع آوری 99.95-99.99 درصد را به دست می آورند و ذرات کوچکی به اندازه 0.3 میکرون را می گیرند. رسانه های نانوالیافی همچنین انتشار گرد و غبار عالی را نشان می دهند و می توانند فرکانس تمیز کردن فیلتر را به میزان قابل توجهی کاهش دهند.

کارایی مجموعه: 99.95-99.99٪ برای ذرات به کوچکی 0.3 میکرون

انتشار گرد و غبار: برتر؛ حداقل نیروی تمیز کردن مورد نیاز

عمر فیلتر: نسبت به رسانه های معمولی 30 تا 50 درصد افزایش یافته است

هزینه: قیمت گذاری برتر؛ گزینه رسانه ای با بالاترین هزینه

کاربردهای معمولی: داروسازی، الکترونیک، محیط های فوق العاده تمیز

سیستم‌های پوشش پیشرفته و درمان‌های سطحی

فراتر از الیاف رسانه پایه، پوشش های سطحی و عملیات به طور چشمگیری بر عملکرد فیلتر تأثیر می گذارد. این لایه‌های نازک میکروسکوپی نحوه تعامل گرد و غبار با سطوح فیلتر را تغییر می‌دهند.

تکنولوژی پوشش PTFE

پوشش PTFE (تفلون) سطحی لغزنده ایجاد می کند که ذرات گرد و غبار به راحتی نمی توانند به آن بچسبند. این پوشش از طریق الکترواسپری یا سایر روش های دقیق اعمال می شود تا یک لایه یکنواخت به ضخامت 20-50 میکرون ایجاد شود. سطوح PTFE ذاتاً آبگریز هستند، رطوبت را دفع می کنند و از تشکیل گرد و غبار مرتبط با رطوبت جلوگیری می کنند.

مزایای پوشش PTFE قابل توجه است:

بهبود چشمگیر در انتشار گرد و غبار: نیروی تمیز کردن کیک 50-70٪ کاهش می یابد

کاهش فرکانس تمیز کردن: تمیز کردن پالس می تواند کمتر تهاجمی باشد و عمر رسانه را افزایش دهد

مدیریت رطوبت: عملکرد عالی در محیط های مرطوب یا مرطوب

عملکرد گرد و غبار چسبنده: شکلات‌ها، مواد معدنی، چسب‌هایی که رسانه‌های بدون روکش را کور می‌کنند، کنترل می‌کند

افزایش عمر فیلتر: 30-50٪ عمر طولانی تر در مقایسه با رسانه های بدون پوشش

پوشش های اولئوفوبیک (دفع روغن).

پوشش‌های اولئوفوبیک روغن‌ها و چربی‌ها را دفع می‌کنند و از گرد و غبار مملو از روغن جلوگیری می‌کنند و فیلترها را کور می‌کنند. این پوشش‌ها به‌ویژه در عملیات ماشین‌کاری که در آن آئروسل‌های سیال فلزکاری با گرد و غبار فلز ترکیب می‌شوند و کیک‌های گرد و غبار مقاومی ایجاد می‌کنند، ارزشمند هستند. پوشش‌های اولئوفوبیک حتی زمانی که محیط پایه با ذرات گرد و غبار پر می‌شوند، کارایی خود را حفظ می‌کنند.

پوشش الکترواستاتیک

برخی از کارتریج ها از فناوری فیبر با شارژ الکترواستاتیک برای افزایش جذب ذرات استفاده می کنند. بارها ذرات ریز را جذب می کنند و کارایی جمع آوری ذرات زیر میکرون را بهبود می بخشند. اثرات الکترواستاتیکی حتی زمانی که بارهای استاتیکی به تدریج در طول عمر فیلتر از بین می‌روند، حفظ می‌شوند و این باعث می‌شود که این یک بهبود طولانی مدت موثر باشد.

درمان های سطحی ضد میکروبی

در کاربردهای دارویی، فرآوری مواد غذایی و اتاق تمیز، درمان‌های سطحی که رشد میکروبی را مهار می‌کنند، از کلونیزاسیون فیلتر توسط باکتری‌ها و قارچ‌ها جلوگیری می‌کنند. این درمان‌ها میکروب‌ها را از بین نمی‌برند، بلکه رشد آن‌ها را کند می‌کنند و عمر فیلتر قابل قبول را قبل از نیاز به جایگزینی آلودگی میکروبی افزایش می‌دهند.

سطوح خود تمیز شونده

سطوح نوظهور با بافت نانو آبگریز ویژگی های برگ نیلوفر آبی را تقلید می کنند و یک اثر فوق آبگریز ایجاد می کنند که هم رطوبت و هم ذرات ریز را با حداقل نیروی پاک کنندگی از بین می برد. این سطوح پیشرفته قول می دهند که عمر فیلتر را بیشتر افزایش دهند و در عین حال نیاز به انرژی تمیز کردن را کاهش دهند.

درک ویژگی های کلیدی عملکرد

کارایی مجموعه

بازده جمع آوری نشان می دهد که چند درصد از ذرات وارد شده به فیلتر جذب می شوند. یک کارتریج با راندمان 99.5 درصد به 0.5 درصد از ذرات ورودی اجازه عبور می دهد. این درصد به ظاهر کم می تواند در کاربردهای با حجم بالا قابل توجه باشد.

کارایی بر اساس اندازه ذرات متفاوت است، اکثر کارتریج ها در جذب ذرات بسیار ریز (زیر 1 میکرومتر) کارایی کمتری دارند. راندمان همچنین در طول عمر فیلتر تغییر می‌کند - کارایی معمولاً با تجمع گرد و غبار روی سطح فیلتر افزایش می‌یابد و یک لایه فیلتر اضافی ایجاد می‌کند، تا زمانی که کیک گرد و غبار انباشته‌شده آنقدر ضخیم شود که هوا به جای عبور از آن، شروع به عبور از اطراف آن کند.

افت فشار

افت فشار مقاومت در برابر جریان هوا است که توسط رسانه فیلتر ایجاد می شود. افت فشار اولیه با فیلترهای تمیز معمولاً 2 تا 5 اینچ ستون آب است که به ساختار رسانه و سرعت هوا بستگی دارد. با جمع شدن گرد و غبار، افت فشار به صورت خطی افزایش می یابد تا زمانی که تمیز کردن اتفاق بیفتد. حداکثر افت فشار مجاز (معمولاً 6-8 اینچ ستون آب) چرخه تمیز کردن خودکار را آغاز می کند.

درک افت فشار برای بهره وری انرژی سیستم بسیار مهم است. افزایش 2 اینچی افت فشار به فن نیاز دارد که تقریباً 15 تا 20 درصد انرژی بیشتری مصرف کند. تعویض منظم فیلتر قبل از اینکه افت فشار بیش از حد شود یکی از اصول تعمیر و نگهداری ضروری است که مستقیماً بر هزینه های عملیاتی تأثیر می گذارد.

ظرفیت جریان هوا

ظرفیت جریان هوا با فوت مکعب در دقیقه (CFM) یا متر مکعب در ساعت (CMH) اندازه گیری می شود، حجم هوای گرد و غباری را که یک کارتریج می تواند پردازش کند را نشان می دهد. ظرفیت جریان هوا به سطح فیلتر، نفوذپذیری رسانه و افت فشار قابل قبول بستگی دارد. یک کارتریج منفرد معمولاً 300-1200 CFM را بسته به این عوامل پردازش می کند.

اندازه سیستم باید برای عملیات همزمان تمام نقاط انتشار به علاوه حاشیه ایمنی برای توسعه آینده در نظر گرفته شود. سیستم‌های کم‌اندازه نمی‌توانند سرعت هوای مورد نیاز را برای جذب گرد و غبار حفظ کنند، که منجر به انتشار گازهای گلخانه‌ای فراری و جمع‌آوری ناکافی می‌شود.

قابلیت دما

حداکثر دمای کار مداوم بر اساس نوع رسانه و پوشش متفاوت است. الیاف شیشه و پلی استرهای با دمای بالا 250-260 درجه سانتیگراد را تحمل می کنند، در حالی که پلی استر استاندارد به 150 درجه سانتیگراد محدود می شود. پوشش PTFE محدودیت دمای محیط پایه را تغییر نمی دهد، اما عملکرد برتر را در این محدوده ها ارائه می دهد. قابلیت دمای محیط نانوالیاف به ترکیب فیبر پایه بستگی دارد.

گشت و گذارهای مختصر دمای بالاتر از درجه بندی مداوم قابل تحمل است (5-10 دقیقه بالاتر از دمای نامی به ندرت باعث آسیب دائمی می شود)، اما عملکرد پایدار در دماهای بالا باعث تخریب سریع می شود. مدیریت دما در کاربردهای با دمای بالا مانند ریخته گری و کارخانه های فولاد بسیار مهم است.

عوامل موثر بر عمر فیلتر کارتریج

غلظت و نوع گرد و غبار

غلظت بالای گرد و غبار ظرفیت فیلتر را سریعتر تخلیه می کند و نیاز به تعویض مکرر دارد. گرد و غبار ریز مواد را راحت تر از گرد و غبار درشت مسدود می کند. چسبندگی گرد و غبار چسبنده با نیاز به تمیز کردن تهاجمی تر، عمر مفید فیلتر را کاهش می دهد. گرد و غبار هیگروسکوپی که رطوبت را جذب می کند می تواند فیلترها را کیک و کور کند. درک ویژگی های گرد و غبار شما، پیش بینی انتظارات واقعی از عمر فیلتر را امکان پذیر می کند.

شرایط عملیاتی

عملکرد مداوم در ظرفیت طراحی، عمر فیلتر قابل پیش بینی را تولید می کند. عملکرد بخشی از بار ممکن است با کاهش میزان بارگیری گرد و غبار، عمر فیلتر را افزایش دهد. چرخه های مکرر استارت و توقف می تواند به دلیل افزایش فشار در هنگام راه اندازی، عمر را کوتاه کند. پایداری دما باعث بهبود طول عمر فیلتر می شود. نوسانات دما باعث انقباض و انبساط رسانه می شود و خستگی فیبر را تسریع می کند.

شیوه های تعمیر و نگهداری

تمیز کردن تهاجمی فیلتر (فشار یا فرکانس بیش از حد پالس) فیبرهای رسانه را خسته می کند و عمر را کوتاه می کند. با این حال، تمیز کردن ناکافی که اجازه می دهد افت فشار بیش از حد افزایش یابد، می تواند باعث انسداد دائمی رسانه شود. پارامترهای تمیز کردن مناسب - متعادل برای حفظ افت فشار معقول بدون فشار بیش از حد رسانه - عمر فیلتر را بهینه می کند.

کیفیت نصب

آب بندی ضعیف درپوش های انتهایی اجازه عبور هوای کثیف را می دهد و عمر مفید فیلتر را از طریق بای پس داخلی به جای فرسودگی رسانه واقعی کاهش می دهد. نصب نادرست کارتریج که شکاف هایی ایجاد می کند یا به کلاهک های انتهایی آسیب می رساند، عملکرد سیستم را از روز اول تضعیف می کند.

محیط زیست مسکن

رطوبت بالا می تواند باعث تسریع تشکیل گرد و غبار و خراب شدن رسانه ها شود. نوسانات شدید دما بر فیبرهای رسانه فشار وارد می کند. جوهای خورنده حاوی بخارات اسیدی یا قلیایی به طور شیمیایی به محیط حمله می کنند. حفاظت از تجهیزات مجموعه در برابر شرایط محیطی سخت، عمر قطعه را به میزان قابل توجهی افزایش می دهد.

بهینه سازی عملکرد و نگهداری کارتریج

استراتژی های تمیز کردن فیلتر

تمیز کردن پالس جت، رایج ترین روش تمیز کردن کارتریج، انفجارهای هوای فشرده با فشار بالا را به صورت معکوس از طریق رسانه فیلتر ارسال می کند. این روش تمیز کردن موثر و قابل اعتماد است. با این حال، عملکرد مطلوب نیاز به کالیبراسیون دقیق فشار و فرکانس پالس دارد.

فشار نبض: معمولاً هوای فشرده 80-100 PSI. فشار بیش از حد (بالاتر از 120 PSI) به رسانه آسیب می رساند

مدت زمان نبض: 50-200 میلی ثانیه؛ پالس های طولانی تر تمیز کردن را بهبود نمی بخشد اما استرس رسانه را افزایش می دهد

فرکانس تمیز کردن: سیستم‌های خودکار افت فشار را اندازه‌گیری می‌کنند و تمیز کردن را هنگام رسیدن به آستانه از پیش تعیین‌شده، معمولاً هر 2-24 ساعت بسته به کاربرد، شروع می‌کنند.

زمان بندی شیر برقی: عملکرد دقیق شیر بسیار مهم است. دریچه های فرسوده یا ضعیف تنظیم شده، الگوهای تمیز کردن نامنظمی ایجاد می کنند

نظارت و نگهداری پیش بینی

کلکتورهای کارتریج مدرن شامل سنسورهای افت فشار هستند که نظارت در زمان واقعی را ارائه می دهند. ترسیم افت فشار در طول زمان روند عملکرد فیلتر را نشان می دهد. اگر افت فشار سریعتر از حد انتظار افزایش یابد، این نشانه مشکلات احتمالی است:

دور زدن گرد و غبار: افزایش سریع فشار ممکن است نشان دهنده خرابی مهر و موم یا نشستن نامناسب کارتریج باشد

آسیب رسانه ای: رسانه فیلتر پاره یا سوراخ شده، افزایش ناگهانی فشار را نشان می دهد

تجمع رطوبت: گرد و غبار مرطوب رسانه ها را مسدود می کند و باعث افزایش فشار بیش از حد می شود

خرابی سیستم تمیز کردن: تمیز کردن ناکافی باعث افزایش تدریجی فشار می شود

مقایسه عملکرد واقعی افت فشار در برابر خط پایه تاریخی، مشکلات در حال ظهور را قبل از وقوع خرابی سیستم نشان می‌دهد و برنامه‌ریزی تعمیر و نگهداری پیشگیرانه را ممکن می‌سازد.

کیفیت هوای فشرده

تمیز کردن پالس جت به هوای فشرده تمیز و خشک بستگی دارد. آئروسل‌های روغنی از کمپرسورهای هوا، محیط‌های فیلتر را پوشش می‌دهند و کارایی تمیز کردن را کاهش می‌دهند. بخار آب در روزهای سرد متراکم می شود و کیک های غبار مرطوب ایجاد می کند. خشک کن ها و فیلترهای هوای باکیفیت روی سیستم هوای فشرده سرمایه گذاری های ضروری برای تعمیر و نگهداری هستند که عمر فیلتر را افزایش داده و خرابی های سیستم نظافت را کاهش می دهد.

افزایش عمر فیلتر از نظر اقتصادی

چندین استراتژی فرکانس تعویض فیلتر را کاهش می دهد:

بزرگ کردن: مشخص کردن کارتریج‌های با ظرفیت بالاتر که با سرعت هوای پایین‌تر کار می‌کنند، افت فشار را کاهش می‌دهد و عمر 20 تا 30 درصد را افزایش می‌دهد.

پیش فیلتراسیون: حذف ذرات درشت قبل از رسیدن به کارتریج‌های اصلی، از کارتریج‌های گران‌قیمت با مدیا محافظت می‌کند

رسانه با کیفیت: رسانه های پوشش داده شده با PTFE یا نانوالیاف ممتاز در ابتدا هزینه بیشتری دارند اما 30 تا 50 درصد عمر طولانی تری را ارائه می دهند و ارزش اقتصادی عالی را ارائه می دهند.

کنترل محیطی: مدیریت رطوبت و دما در محفظه مجموعه مشکلات تشکیل گرد و غبار را کاهش می دهد

تمیز کردن مناسب: پارامترهای پالس بهینه شده وضعیت فیلتر را بدون تنش بیش از حد حفظ می کنند

درک کاهش بهره وری و بهینه سازی

چگونه کارایی در طول عمر فیلتر تغییر می کند

کارایی کارتریج تمیز نشان دهنده توانایی ذاتی ضبط رسانه فیلتر است. همانطور که فیلتر کار می کند، گرد و غبار روی سطح جمع می شود و یک کیک گرد و غبار ایجاد می کند که در واقع کارایی را افزایش می دهد - گرد و غبار انباشته شده به عنوان یک مرحله فیلتر اضافی عمل می کند. این بهبود راندمان برای مدتی ادامه می یابد، معمولاً هفته ها تا ماه ها بسته به غلظت گرد و غبار.

با این حال، با افزایش ضخامت کیک گرد و غبار، راندمان به اوج می رسد و سپس به تدریج کاهش می یابد زیرا فشار زیاد روی کیک انباشته شده باعث می شود هوا به طور فزاینده ای به جای عبور از گرد و غبار از درون آن عبور کند. در نهایت، سیستم به حداکثر افت فشار مجاز می رسد و باعث تمیز کردن می شود. چرخه تمیز کردن بیشتر گرد و غبار انباشته شده را حذف می کند، کارایی را به سمت مقادیر اولیه فیلتر تمیز می کند و چرخه تکرار می شود.

رابطه نفوذ و افت فشار

نفوذ (درصد ذرات عبوری از تصفیه نشده) در ابتدا با تجمع گرد و غبار کاهش می یابد و باعث بهبود کارایی می شود که در بالا ذکر شد. با این حال، با افزایش ضخامت کیک و بای پس قابل توجه، نفوذ دوباره افزایش می یابد. نقطه کمترین نفوذ (بالاترین راندمان) معمولاً در 60-80٪ حداکثر افت فشار مجاز رخ می دهد.

این رابطه پیامدهای عملی دارد: تعویض فیلترها قبل از رسیدن به حداکثر افت فشار، میانگین راندمان بالاتری را در طول چرخه عمر فیلتر حفظ می‌کند، حتی اگر کارتریج‌های منفرد از نظر تئوری بتوانند طولانی‌تر عمل کنند.

چالش های ذرات زیر میکرون

ذرات زیر میکرون (زیر 1 میکرومتر) به ویژه برای گرفتن چالش برانگیز هستند. در حالی که اکثر کارتریج‌ها بازدهی 99% را تبلیغ می‌کنند، این بازده برای ذرات در محدوده 1-10 میکرومتری که مکانیسم‌های جمع‌آوری (ضربه، رهگیری، انتشار) مؤثرتر عمل می‌کنند، اعمال می‌شود. راندمان ذرات زیر میکرون می تواند 5-10 درصد کمتر باشد.

برای کاربردهایی که نیاز به کنترل استثنایی زیر میکرون دارند (تولید دارویی، الکترونیک، محیط‌های فوق‌العاده تمیز)، رسانه‌های نانوالیافی با شبکه‌های فیبر متراکم خود به طور قابل‌توجهی جذب زیر میکرون را بهبود می‌بخشند.

استراتژی های انتخاب کارتریج خاص برنامه

برنامه های کاربردی در دمای بالا

ریخته‌گری‌ها، کارخانه‌های فولاد، و فرآیندهای شیمیایی با دمای بالا، گرد و غبار را در دمای بالا تولید می‌کنند که به محیطی نیاز دارد که یکپارچگی در گرما را حفظ کند. محیط های پلی استر یا فیبر شیشه ای با دمای بالا با درجه حرارت 250-260 درجه سانتیگراد ضروری هستند. پوشش PTFE در این شرایط سخت، گرد و غبار برتر را آزاد می کند.

مدیریت دما - با استفاده از عایق یا کانال های ورودی خنک شونده با آب برای کاهش دمای هوای ورودی - عمر فیلتر در دمای بالا را افزایش می دهد. اجازه دادن به هوای ورودی برای خنک شدن کمی کمتر از حداکثر دمای محیط، حاشیه عملیاتی را برای افزایش دما در طول افزایش تولید فراهم می کند.

چالش های گرد و غبار چسبنده و مرطوب

گرد و غبار شکلات در قنادی ها، کلوفون در نجاری، و گرد و غبار معدنی در تولید سرامیک همه چالش هایی هستند - گرد و غبار به شدت به محیط فیلتر استاندارد می چسبد و نیاز به تمیز کردن تهاجمی دارد که به مواد آسیب می رساند. رسانه های پوشش داده شده با PTFE یا اولئوفوبیک با خواص آزادسازی گرد و غبار برتر در این کاربردها عالی هستند.

برای گرد و غبار رطوبت سنجی که رطوبت را جذب می کند، از قبل خشک کردن هوای ورودی یا محفظه فیلتر گرم شده از جذب رطوبت و کیک شدن جلوگیری می کند. برخی از تأسیسات از کارتریج هایی با تجهیزات زهکشی برای رسیدگی به تراکم رطوبت استفاده می کنند.

فرآیند مرطوب و برنامه های کاربردی با رطوبت بالا

فرآیندهای آسیاب مرطوب و محیط‌های با رطوبت بالا، گرد و غبار پر از رطوبت ایجاد می‌کنند که رسانه‌های استاندارد را مسدود می‌کند. خواص آبگریز محیط پوشش داده شده با PTFE از جذب آب جلوگیری می کند. برخی از تاسیسات از کلکتورهای کارتریج با زهکشی رطوبت برای رسیدگی به انتقال قطرات آب از فرآیندهای مرطوب استفاده می کنند.

کاربردهای فرآیند شیمیایی

برخی از مواد شیمیایی به رسانه های فیلتر خاصی حمله می کنند. اسیدهای قوی نیاز به پلی استر یا محیط پوشش داده شده با PTFE دارند. قلیاهای قوی ممکن است به پلی استر آسیب بزنند که به الیاف شیشه نیاز دارد. ارزیابی سازگاری شیمیایی تضمین می کند که انتخاب رسانه با محیط شیمیایی خاص مطابقت دارد.

کاربردهای غذایی و دارویی

الزامات پاکیزگی سختگیرانه در تولید مواد غذایی و دارویی به رسانه هایی با بالاترین کارایی نیاز دارد. کارتریج های نانوفیبر با استانداردهای فوق تمیز در این صنایع استاندارد هستند. پوشش های ضد میکروبی از رشد بیولوژیکی که می تواند محصول را آلوده کند یا عملکرد فیلتر را به خطر بیندازد، جلوگیری می کند.

هزینه کل مالکیت و تحلیل اقتصادی

هزینه رسانه اولیه در مقابل عملکرد بلند مدت

رسانه های ممتاز (پوشش داده شده با PTFE یا نانوالیاف) 3 تا 5 برابر بیشتر از رسانه های الیاف شیشه ای پایه هزینه دارند. با این حال، تجزیه و تحلیل هزینه در ساعت اغلب نشان می‌دهد که رسانه‌های ممتاز ارزش اقتصادی برتری را ارائه می‌کنند:

نوع رسانه	هزینه واحد	عمر مورد انتظار (ساعت)	هزینه در هر ساعت کاری	چرخه تمیز کردن / سال
الیاف شیشه	100	2000	0.05	4,380
پلی استر	150	2500	0.06	3500
روکش PTFE	350	3500	0.10	2000
نانو فیبر	500	4500	0.11	1500

این تجزیه و تحلیل نشان می‌دهد که در حالی که رسانه‌های پریمیوم هزینه بیشتری در هر ساعت برای مواد دارند، عمر طولانی‌تر و کاهش فرکانس تمیز کردن هزینه‌های عملیاتی کل سیستم را در هنگام محاسبه انرژی، نیروی کار و سایش در سیستم‌های تمیز کردن کاهش می‌دهد.

تاثیر مصرف انرژی

فیلترهای کثیف که برای غلبه بر افت فشار به قدرت فن بالایی نیاز دارند نسبت به سیستم هایی که به درستی نگهداری می شوند انرژی بیشتری مصرف می کنند. یک کارتریج منفرد که با افت فشار بیش از حد کار می کند (به دلیل تاخیر در تعویض) می تواند 1-2 کیلووات به مصرف برق سیستم اضافه کند. در تأسیسات کار مداوم، این به هزاران دلار در سال در هزینه های انرژی غیر ضروری تبدیل می شود.

مزایای ثانویه رسانه های پریمیوم

کاهش مصرف هوای فشرده: تمیز کردن ملایم رسانه های درجه یک نیاز به فشار تمیز کردن کمتری دارد

کار تعمیر و نگهداری کمتر: تعویض های کمتر مکرر نیاز نیروی کار را کاهش می دهد

کاهش سایش تجهیزات: افت فشار کمتر باعث کاهش فشار روی فن ها و یاتاقان ها می شود

بهبود عملکرد محیطی: راندمان بالا و مداوم هوای خروجی تمیزتری را فراهم می کند

کاهش زمان توقف تاسیسات: عمر طولانی فیلتر به معنای وقفه های تعمیر و نگهداری کمتر است

شیوه های صحیح نصب و جابجایی

مراحل نصب

نصب صحیح کارتریج از بای پس که عملکرد سیستم را به خطر می اندازد جلوگیری می کند. شیوه های کلیدی عبارتند از:

درپوش های انتهایی را بازرسی کنید: قبل از نصب، مطمئن شوید که درپوش های انتهایی آسیب ندیده و مهر و موم ها سالم هستند

مسکن تمیز: گرد و غبار و زباله ها را از محفظه کارتریج قبل از نصب پاک کنید

نشستن صحیح: اطمینان حاصل کنید که صندلی های کارتریج به درستی در اتصالات بالا و پایین بدون هیچ شکافی قرار دارند

بازرسی واشر: بررسی کنید که واشرها وجود داشته باشند، به درستی قرار گرفته باشند و آسیبی ندیده باشند

سخت افزار نگهدارنده: هر بست یا گیره را به درستی بدون سفت کردن بیش از حد محکم کنید

تست فشار سیستم: پس از نصب، بررسی کنید که سیستم فشار را بدون نشتی نگه می دارد

حمل و نقل ایمن

کارتریج ها علیرغم ظاهر قوی، شکننده هستند. حمل خشن می تواند به آستین های پشتیبانی داخلی آسیب برساند یا سوراخ های ریز در محیط ایجاد کند که تا زمانی که آزمایش فشار نشت را نشان ندهد، شناسایی نمی شود.

کارتریج ها را با دقت کنترل کنید. از افتادن یا ضربه خشن خودداری کنید

حمل و نقل در بسته بندی محافظ برای جلوگیری از آسیب

قبل از نصب در محیط خشک نگهداری شود تا از جذب رطوبت جلوگیری شود

از دمای شدید که می تواند به رسانه ها یا درزگیرهای انتهایی آسیب برساند محافظت کنید

دفع و بازیافت

کارتریج های استفاده شده ممکن است حاوی گرد و غبار خطرناکی باشند که نیاز به جابجایی خاصی در حین دفع دارد. از مقررات زیست محیطی قابل اجرا برای دفع گرد و غبار پیروی کنید. برخی از نواحی صنعتی دارای امکانات تخصصی مخصوص حمل و نقل زباله های خطرناک هستند که کارتریج های فیلتر و مواد آلوده را می پذیرند. دفع صحیح از آلودگی محیطی جلوگیری می کند و انطباق با مقررات را تضمین می کند.

عیب یابی مشکلات رایج کارتریج

افزایش سریع افت فشار

اگر افت فشار سریعتر از خط پایه تاریخی بالا رفت، این علل بالقوه را بررسی کنید:

افزایش تولید گرد و غبار: تغییر در تولید یا مواد خام می تواند بار گرد و غبار را افزایش دهد

دور زدن گرد و غبار: نشتی مهر و موم یا نشیمنگاه نامناسب کارتریج اجازه عبور هوای کثیف را می دهد

آسیب رسانه ای: پارگی ها یا سوراخ ها اجازه عبور هوا را بدون جمع آوری گرد و غبار می دهند

نظافت ناکافی: خرابی شیر برقی یا مشکلات هوای فشرده از تمیز کردن موثر جلوگیری می کند

تجمع رطوبت: رطوبت یا تراکم باعث تشکیل گرد و غبار می شود

انتشار گازهای خروجی سیستم

خروج گرد و غبار قابل مشاهده از خروجی هوای تمیز نشان دهنده خرابی فیلتر است. علل عبارتند از:

شکست درزگیر انتهایی که امکان عبور مستقیم را فراهم می کند

سوراخ یا پارگی رسانه

رسانه ناسازگار برای گرد و غبار جمع آوری شده

سیستم بزرگی که با سرعت بیش از حد چهره کار می کند

عمر کوتاه فیلتر

اگر کارتریج ها به دفعات بیشتر از حد انتظار نیاز به تعویض دارند:

بررسی کنید که ویژگی های گرد و غبار مطابق با مشخصات طراحی فیلتر باشد

بررسی کیفیت هوای فشرده (آلودگی روغن، آب)

پارامترهای تمیز کردن حسابرسی (فشار پالس، فرکانس، زمان)

بررسی تاسیسات برای تغییرات تولید گرد و غبار

مراحل نصب کارتریج و نشستن را بررسی کنید

سوالات متداول

Q1: تفاوت بین فیلترهای baghouse و کلکتورهای کارتریج چیست؟

فیلترهای کارتریج از محیط چین دار در یک پیکربندی استوانه ای فشرده استفاده می کنند، در حالی که فیلترهای کیسه ای از کیسه های پارچه ای کشیده استفاده می کنند. کارتریج ها فشردگی فوق العاده ای را ارائه می دهند، معمولاً 5 تا 10 برابر مساحت سطح در همان فضای کف. کارتریج ها عموماً به دلیل افت فشار کمتر، کارایی بالاتر و هزینه عملیاتی کمتری را ارائه می دهند. کیسه‌ها برای کاربردهای جریان هوای بسیار بالا مناسب‌تر هستند و امکان تعویض کیسه‌ها را در حین کارکرد سیستم فراهم می‌کنند. انتخاب بستگی به محدودیت های تسهیلات و الزامات برنامه دارد.

Q2: چگونه می توانم بفهمم چه زمانی فیلترهای کارتریج را تعویض کنم؟

نظارت بر افت فشار شاخص اولیه است. هنگامی که افت فشار سیستم به حداکثر تعیین شده توسط سازنده می رسد (معمولاً 6-8 اینچ ستون آب)، تعویض فیلتر مورد نیاز است. برخی از تاسیسات از برنامه‌های جایگزینی مبتنی بر زمان استفاده می‌کنند تا بر اساس فشار، به‌ویژه در کاربردهایی که اندازه‌گیری دقیق افت فشار دشوار است. همیشه قبل از کاهش عملکرد سیستم، فیلترها را تعویض کنید.

Q3: آیا کارتریج ها می توانند گرد و غبار مرطوب را بهتر از کیسه ها تحمل کنند؟

نه ذاتا، اما پیکربندی کارتریج با ویژگی های رهاسازی گرد و غبار برتر و در دسترس بودن پوشش PTFE باعث می شود کارتریج ها برای گرد و غبار چالش برانگیز مناسب تر باشند. کارتریج های با روکش PTFE رطوبت و گرد و غبار چسبنده را به مراتب بهتر از رسانه های بدون پوشش کنترل می کنند. برای کاربردهای بسیار مرطوب، کلکتورهای مرطوب ممکن است صرف نظر از نوع فیلتر ضروری باشند.

Q4: تفاوت هزینه بین رسانه های کارتریج اصلی و ممتاز چیست؟

کارتریج های فیبر شیشه ای پایه تقریباً 100 واحد قیمت دارند. کارتریج های با روکش PTFE 3-4 برابر بیشتر قیمت دارند، در حالی که کارتریج های نانوفیبر 4-5 برابر قیمت دارند. با این حال، رسانه‌های پریمیوم عمر سرویس را 30 تا 50 درصد افزایش می‌دهند و هزینه‌های انرژی را از طریق افت فشار کمتر کاهش می‌دهند، که اغلب گزینه‌های ممتاز را در طول عمر تجهیزات با وجود هزینه اولیه بالاتر اقتصادی‌تر می‌کنند.

Q5: دما چگونه بر عملکرد کارتریج تأثیر می گذارد؟

هر نوع رسانه دارای حداکثر درجه حرارت مداوم است. عملکرد بالای دمای نامی باعث تسریع تخریب فیبر و کاهش عمر فیلتر می شود. گشت و گذارهای دمایی کوتاه (دقیقه) بالاتر از درجه به ندرت باعث آسیب دائمی می شود، اما دمای بالا پایدار باعث خرابی سریع می شود. رسانه ای را با درجه حرارت مطابق با برنامه خود انتخاب کنید و در صورت لزوم دمای هوای ورودی را از طریق طراحی سیستم مدیریت کنید.

Q6: آیا می توانم فیلترهای کارتریج را بشوییم و دوباره استفاده کنم؟

کارتریج های صنعتی استاندارد برای شستشو و استفاده مجدد طراحی نشده اند. تلاش برای شستن آنها می تواند به ساختارهای پشتیبانی داخلی و مهر و موم آسیب برساند. برخی از کارتریج های تخصصی به عنوان عناصر قابل شستشو طراحی شده اند، اما آنها به طور خاص برای این منظور طراحی شده اند. همیشه از روش های تمیز کردن و تعویض تایید شده توسط سازنده استفاده کنید.

Q7: چه چیزی باعث خرابی زودرس کارتریج می شود؟

دلایل رایج عبارتند از: نصب نامناسب با نشتی بای پس، هوای فشرده آلوده در سیستم‌های تمیزکننده پالس، استفاده از انواع گرد و غبار ناسازگار با مواد شیمیایی رسانه، فشار تمیز کردن بیش از حد به رسانه‌ها، کارکرد در دمای بیش از حد، جذب رطوبت که باعث ایجاد کیک گرد و غبار می‌شود، و کنترل‌های محیطی نامناسب مسکن. پرداختن به این مسائل اغلب مشکلات شکست زودرس را حل می کند.

Q8: چگونه بین پوشش PTFE و رسانه نانو الیاف انتخاب کنم؟

پوشش PTFE اعمال شده بر روی رسانه های پایه با کیفیت برای گرد و غبار چسبنده، برنامه های پر از رطوبت و سناریوهای تمیز کردن فرکانس بالا عالی است. زمانی که بالاترین بازده (99.95 درصد) مورد نیاز است یا زمانی که کنترل ذرات زیر میکرونی حیاتی است، رسانه های نانوفیبر برتری دارند. انتخاب بستگی به ویژگی های گرد و غبار خاص، نیازهای کارایی و بودجه شما دارد. برای برنامه هایی که به بالاترین سطح عملکرد نیاز دارند، با متخصصان مشورت کنید.

نتیجه گیری: به حداکثر رساندن عملکرد فیلتر کارتریج

فناوری کارتریج فیلتر همچنان به پیشرفت خود ادامه می دهد و امکانات صنعتی راه حل های موثرتری برای کنترل گرد و غبار ارائه می دهد. درک علم پشت مواد رسانه‌ای، فناوری‌های پوشش و ویژگی‌های عملکرد، تصمیم‌گیری آگاهانه در مورد انتخاب و بهینه‌سازی سیستم را ممکن می‌سازد.

مقرون به صرفه ترین رویکرد اغلب شامل سرمایه گذاری در کارتریج های با کیفیت بالاتر است که در سیستم هایی با طراحی مناسب با شیوه های نگهداری عالی کار می کنند. در حالی که کارتریج‌های ممتاز در ابتدا هزینه بیشتری دارند، عمر مفید طولانی‌تر، هزینه‌های عملیاتی کمتر، راندمان برتر و کاهش مصرف انرژی اغلب هزینه کل مالکیت بهتری نسبت به جایگزین‌های اقتصادی مقرون به صرفه دارند.

نصب، نظارت و شیوه های نگهداری مناسب به همان اندازه انتخاب رسانه مهم هستند. حتی بهترین کارتریج‌ها در سیستم‌هایی که به خوبی نگهداری نمی‌شوند با خرابی مهر و موم، تمیز کردن ناکافی یا هوای فشرده آلوده عملکرد ضعیفی دارند. ایجاد برنامه های تعمیر و نگهداری منظم و رسیدگی سریع به مشکلات نوظهور، بازده سرمایه گذاری در سیستم فیلتراسیون شما را به حداکثر می رساند.

قبلی: راه حل های سیستم کنترل گرد و غبار: مطالعات موردی در دنیای واقعی از فولاد، سیمان و ساخت بعدی: راهنمای کامل سیستم های گرد و غبار صنعتی: راه حل مناسب را برای تاسیسات خود انتخاب کنید

منوی وب

جستجوی محصول

زبان

به اشتراک بگذارید

خروج از منو
