به حداکثر رساندن راندمان در سیستم های رسوب دهنده الکترواستاتیک

شرکت فناوری زیست محیطی آنهویی تیانکانگ با مسئولیت محدود

Jul 29, 2026

توسط ادمین

آشنایی با رسوب‌دهنده‌های الکترواستاتیک در صنعت مدرن

تاسیسات صنعتی در سراسر جهان با چالش مداوم مدیریت ذرات معلق در هوا مواجه هستند. کارایی سیستم های جمع آوری گرد و غبار به طور مستقیم بر هزینه های عملیاتی، انطباق با محیط زیست و سلامت نیروی کار تأثیر می گذارد. یک رسوب دهنده الکترواستاتیک ESP یکی از موثرترین فناوری های موجود برای جذب ذرات ریز از جریان های اگزوز قبل از ورود به جو است.

برخلاف روش‌های سنتی فیلتراسیون مکانیکی، سیستم‌های الکترواستاتیک بر اساس اصول کاملاً متفاوتی کار می‌کنند. آنها از میدان‌های الکتریکی برای شارژ ذرات و جذب آنها به صفحات جمع‌آوری استفاده می‌کنند و عملکردی عالی برای ذرات گرد و غبار بسیار ریز ارائه می‌دهند که سایر سیستم‌ها برای گرفتن آن تلاش می‌کنند. این فناوری در دهه های گذشته به طور قابل توجهی تکامل یافته است و به طور فزاینده ای برای تجهیزات پردازش مواد از گرد و غبار سیمان گرفته تا دود فلز ضروری شده است.

اصول اصلی عملیات جمع آوری گرد و غبار الکترواستاتیک

یک رسوب دهنده الکترواستاتیک از طریق یک فرآیند سیستماتیک عمل می کند که گرد و غبار را از جریان گاز با کارایی قابل توجهی جدا می کند. درک این اصول به مدیران تأسیسات کمک می کند تا بدانند چرا این فناوری به طور مداوم از روش های جمع آوری گرد و غبار جایگزین بهتر عمل می کند.

فرآیند یونیزاسیون

سیستم زمانی شروع می شود که گاز آلوده وارد محفظه بارش شود. یک الکترود اولیه که در ولتاژ بالا (معمولاً بین 40000 تا 100000 ولت) نگهداری می شود، تخلیه تاج را ایجاد می کند. این میدان الکتریکی مولکول‌های گاز را یونیزه می‌کند و الکترون‌های آزاد تولید می‌کند که خود را به ذرات غبار معلق می‌چسبند. سپس ذرات باردار به دلیل گرادیان میدان الکتریکی به سمت سطوح جمع آوری مهاجرت می کنند.

مهاجرت و جمع آوری ذرات

پس از شارژ شدن، ذرات به سمت الکترودهای جمع آوری بار مخالف حرکت می کنند - معمولا صفحات یا لوله های بزرگ. این مهاجرت مستقل از سرعت گاز رخ می دهد که نشان دهنده یک مزیت اساسی نسبت به سیستم های فیلتراسیون مکانیکی است. ذرات به سمت سطوح جمع‌آوری حرکت می‌کنند، حتی اگر جریان گاز شتاب بگیرد، و بدون توجه به تغییرات سرعت جریان، جذب ثابت را تضمین می‌کند.

مکانیسم های حذف ذرات

ذرات جمع‌آوری‌شده روی سطوح الکترود جمع می‌شوند تا زمانی که لایه بیش از حد ضخیم شود تا بازده الکتریکی را حفظ کند. در این مرحله، تپش مکانیکی - ارتعاش کنترل شده الکترودها - کیک گرد و غبار را از جای خود خارج می کند و به ذرات اجازه می دهد برای دفع در قیف ها بیفتند. سیستم‌های مدرن از چندین استراتژی رپ برای بهینه‌سازی جلوگیری از جمع‌آوری و حباب مجدد استفاده می‌کنند.

انواع و پیکربندی های رسوب دهنده های الکترواستاتیک صنعتی

رسوب دهنده های الکترواستاتیک خشک

سیستم های خشک رایج ترین پیکربندی را برای کاربردهای صنعتی نشان می دهند. آنها بدون رطوبت اضافی کار می کنند و از امکانات مناسبی برای رسیدگی به ذرات خشک مانند گرد و غبار ناشی از عملیات آسیاب کردن، تولید سیمان یا جابجایی مواد استفاده می کنند. این سیستم ها حداقل آب مصرف می کنند و هیچ چالش دفع لجن ایجاد نمی کنند و از نظر اقتصادی برای بسیاری از عملیات صنعتی جذاب هستند.

رسوب دهنده های الکترواستاتیک مرطوب

پیکربندی‌های مرطوب، اسپری مایع را وارد منطقه جمع‌آوری می‌کنند، که عملکردهای متعددی را انجام می‌دهد. مایع ذرات جمع‌آوری‌شده از الکترودها را می‌شوید، از جذب مجدد ذرات جلوگیری می‌کند و جریان گاز را خنک می‌کند. سیستم‌های مرطوب در کاربردهایی که شامل ذرات چسبنده، مواد خورنده یا موقعیت‌هایی هستند که تجهیزات پایین‌دستی نمی‌توانند انتقال ذرات را تحمل کنند، عالی هستند.

تغییرات سیستم ESP صنعتی

یک سیستم ESP صنعتی را می توان به عنوان طرح های صفحه ای یا لوله ای پیکربندی کرد. سیستم‌های صفحه‌ای دارای صفحات جمع‌آوری موازی هستند و ردپای فشرده با راندمان جمع‌آوری بالا ارائه می‌دهند. پیکربندی‌های نوع لوله، سطح بیشتری را در فضاهای کف یکسان فراهم می‌کنند و حجم گاز بیشتری را مدیریت می‌کنند، اگرچه نیازهای تعمیر و نگهداری پیچیده‌تری را ارائه می‌کنند.

عوامل کلیدی تعیین کننده راندمان رسوب دهنده الکترواستاتیک

ملاحظات مقاومت ذرات

مقاومت الکتریکی ذرات اساساً بر راندمان مجموعه تأثیر می گذارد. ذرات با مقاومت کم (زیر 10^8 اهم سانتی متر) شارژ خود را خیلی سریع از دست می دهند و اثربخشی جمع آوری را کاهش می دهند. ذرات با مقاومت بالا (بالاتر از 10^11 اهم سانتی متر) بار بیش از حد را حفظ می کنند و باعث حباب مجدد از سطوح جمع آوری می شوند. محدوده بهینه معمولاً بین 10^8 و 10^11 اهم سانتی متر است، جایی که شارژ و نگهداری ذرات به حداکثر بازده می رسد. اپراتورهای تاسیسات باید ترکیب ذرات خاص خود را برای پیش بینی دقیق عملکرد سیستم درک کنند.

ویژگی های جریان گاز

سرعت گاز در منطقه جمع آوری مستقیماً بر زمان ماندگاری ذرات تأثیر می گذارد. ذرات قبل از خروج از سیستم به زمان کافی برای مهاجرت به سطوح جمع آوری نیاز دارند. سرعت های معمولی صورت بین 3 تا 5 متر در ثانیه برای سیستم های معمولی متغیر است، اگرچه برخی از طرح های پیشرفته با سرعت های بالاتر بدون کاهش راندمان جمع آوری کار می کنند. یکنواختی توزیع جریان در کل منطقه جمع آوری بحرانی می شود - مناطق مرده یا مناطق متلاطم به ذرات اجازه می دهند از سطوح جمع آوری عبور کنند.

پیکربندی و فاصله الکترود

فاصله بین الکترودهای تخلیه و جمع آوری بر قدرت میدان الکتریکی و سرعت مهاجرت ذرات تأثیر می گذارد. فاصله نزدیکتر میدان های قوی تری ایجاد می کند اما خطر خرابی الکتریکی را افزایش می دهد. فاصله بهینه قدرت میدان را با پایداری عملیاتی متعادل می‌کند، که معمولاً بسته به کاربرد خاص و فلسفه طراحی از 100 تا 300 میلی‌متر متغیر است. تراز و نگهداری الکترود به طور مستقیم بر ثبات عملکرد تأثیر می گذارد.

شرایط محیطی

دما، رطوبت و ترکیب گاز به طور قابل ملاحظه ای بر عملکرد رسوب دهنده الکترواستاتیک تأثیر می گذارد. افزایش دما چگالی گاز را کاهش می دهد و هدایت الکتریکی را افزایش می دهد و به طور بالقوه باعث بروز جرقه می شود. سطوح رطوبت بالاتر از 15 درصد می تواند ترکیبات خورنده را بر روی سطوح الکترود رسوب دهد و کارایی را کاهش دهد. اجزای گاز اسیدی یا قلیایی برای جلوگیری از خوردگی به مواد الکترود تخصصی نیاز دارند.

پارامتر	محدوده بهینه	تاثیر بر عملکرد
سرعت گاز	3-5 متر بر ثانیه	زمان اقامت و کارایی را تعیین می کند
دمای عملیاتی	زیر 160 درجه سانتیگراد	پایداری الکتریکی و بار ذرات را حفظ می کند
ولتاژ الکترود	40000-100000 ولت	یونیزاسیون و شارژ ذرات را کنترل می کند
رطوبت نسبی	زیر 15 درصد	از رسوب و خوردگی الکترود جلوگیری می کند

به حداکثر رساندن عملکرد سیستم های حذف گرد و غبار صنعتی

مدیریت قیف و حذف خاکستر

قیف جمع آوری نشان دهنده یک جزء مهم است که اغلب در بهینه سازی سیستم نادیده گرفته می شود. تجمع گرد و غبار در قیف‌ها در نهایت می‌تواند پل بزند و حفره‌هایی ایجاد کند که از جریان ذرات جلوگیری می‌کند و باعث تپش بیش از حد الکترود می‌شود. امکانات مدرن از سنسورهای سطح، ویبراتورها و سیستم‌های تخلیه خودکار برای حفظ شرایط بهینه قیف استفاده می‌کنند. بازرسی های منظم اطمینان حاصل می کند که گرد و غبار ذخیره شده دچار تغییرات شیمیایی یا تشکیل کیک نمی شود که مانع از حذف شود.

بهینه سازی استراتژی رپ

شدت و فرکانس رپینگ الکترود به طور چشمگیری بر راندمان جمع آوری و طول عمر سیستم تأثیر می گذارد. ریزش ناکافی لایه‌های ذرات را بر جای می‌گذارد که مناطق شارژ را مسدود کرده و کارایی را کاهش می‌دهد. تپش بیش از حد باعث آسیب زودهنگام الکترود و افزایش حباب مجدد ذرات جمع آوری شده می شود. سیستم‌های پیشرفته از کنترل‌های رپ هوشمند استفاده می‌کنند که شدت را بر اساس الگوهای ولتاژ الکترود بلادرنگ تنظیم می‌کند و به‌طور خودکار با شرایط ورودی تغییر می‌کند.

یکپارچه سازی کنترل انتشار

یک electrostatic dust collector integrates seamlessly with downstream emission control equipment. Secondary systems capturing any particles that escape the primary collector include additional filtering stages, baghouse systems, or additional electrostatic stages. This multi-stage approach ensures that final emissions comply with increasingly stringent environmental regulations while maintaining economic efficiency.

پروتکل های نگهداری منظم

تعمیر و نگهداری پیشگیرانه عمر مفید رسوب دهنده الکترواستاتیکی را افزایش می دهد و حداکثر راندمان را در طول چرخه عمر تجهیزات حفظ می کند. فعالیت های حیاتی نگهداری عبارتند از:

بازرسی سه ماهه تراز و وضعیت الکترود

اندازه گیری نیمه سالانه الگوهای جریان و ولتاژ تخلیه

یکnual thermal imaging to detect hotspots or electrical anomalies

جایگزینی دوسالانه اجزای فرسوده رپ

نظارت مستمر سیستم های تخلیه قیف

بررسی منظم سیستم های ایزولاسیون الکتریکی

مزایای نسبی فناوری الکترواستاتیک

ضبط ذرات ریز برتر

سیستم های الکترواستاتیک بازده جمع آوری بیش از 99 درصد را برای ذرات در محدوده 1 تا 10 میکرومتر بدست می آورند - دقیقاً محدوده اندازه ای که فیلتراسیون مکانیکی بیشتر با آن دست و پنجه نرم می کند. این قابلیت هزاران تن ذرات ریز را که در غیر این صورت به اتمسفر فرار می کنند، از بین می برد. اثربخشی این فناوری با کاهش اندازه ذرات افزایش می‌یابد، برخلاف سیستم‌های مکانیکی که راندمان برای ذرات بسیار ریز به شدت کاهش می‌یابد.

مزایای هزینه عملیاتی

پس از نصب، سیستم های الکترواستاتیک با هزینه بسیار کم در مقایسه با جایگزین ها کار می کنند. مصرف انرژی در درجه اول به تولید میدان الکتریکی بستگی دارد، نه به غلبه بر مقاومت فیلتر که سیستم های مکانیکی نیاز دارند. افت فشار اساساً در طول چرخه عمر سیستم ثابت می ماند و از افزایش هزینه های انرژی که سیستم های بگ هاوس را با توسعه کیک های فیلتر آزار می دهد، جلوگیری می کند. هزینه های عملیاتی معمولاً 30 تا 50 درصد کمتر از سیستم های مشابه فیلتراسیون مکانیکی در یک دوره ده ساله است.

حداقل نیازهای دفع و جابجایی

گرد و غبار جمع آوری شده به صورت خشک از سیستم خارج می شود و تا حد زیادی توسط فیبرهای رسانه فیلتر یا لجن آلوده نشده باقی می ماند. این ویژگی لجستیک دفع را ساده می کند و ممکن است امکان بازیابی مواد را در برنامه های خاص فراهم کند. در مقایسه با سیستم‌های مرطوبی که لجن تولید می‌کنند که نیاز به تصفیه آب قبل از دفع دارند، محلول‌های الکترواستاتیک خشک هزینه‌های اصلاح زیست‌محیطی را به میزان قابل توجهی کاهش می‌دهند.

افزایش طول عمر تجهیزات

عدم وجود عناصر مکانیکی فیلتر، چرخه های جایگزینی را که اقتصاد فیلتر کیسه و کارتریج را تعریف می کنند، حذف می کند. الکترودها، در حالی که قابل مصرف هستند، معمولاً 8 تا 15 سال قبل از نیاز به تعویض کار می کنند. این عمر عملیاتی طولانی بین رویدادهای اصلی تعمیر و نگهداری، زمان خرابی و هزینه های اداری مرتبط با سرویس تجهیزات را کاهش می دهد.

کاربردهای صنعتی و موفقیت در پردازش مواد

تولید سیمان

تاسیسات سیمان حجم عظیمی از ذرات ریز را در طول تولید تولید می کند. اگزوزهای کوره، آسیاب های آسیاب و عملیات جابجایی مواد همگی به کنترل گرد و غبار تهاجمی نیاز دارند. یک سیستم حذف گرد و غبار صنعتی با استفاده از فناوری الکترواستاتیک 99.9 درصد از انتشار گازهای گلخانه ای را جذب می کند و به تأسیسات اجازه می دهد تا از استانداردهای زیست محیطی فراتر روند و در عین حال گرد و غبار سیمان ارزشمند را برای استفاده مجدد در فرآیندهای تولید بازیابی کنند.

عملیات متالورژی

ذوب فلزات، پالایش و تولید آلیاژ، جریان‌های ذرات متنوعی حاوی ترکیبات فلزی ارزشمند را آزاد می‌کنند. سیستم های الکترواستاتیک به طور موثر این مواد را جذب می کنند و امکان بازیابی برای بازیافت را فراهم می کنند. این فناوری کاربردهای با دمای بالا را انجام می دهد که به سرعت فیلترهای مکانیکی را مسدود می کند و عملکرد ثابتی را حتی با نوسانات دمای ورودی حفظ می کند.

تولید مواد شیمیایی

کارخانه های داروسازی و مواد شیمیایی تخصصی به استانداردهای تمیزی استثنایی نیاز دارند. فناوری الکترواستاتیک گرد و غبار محصول و محصولات جانبی فرآیند را با حداقل آلودگی حذف می کند و الزامات کیفیت موادی را که بیشتر پردازش می شوند برآورده می کند. روش جمع آوری خشک به ویژه در جایی که خلوص محصول مستقیماً بر بازده تولید تأثیر می گذارد ارزشمند است.

تاسیسات تولید برق

نیروگاه های زغال سنگ و زیست توده برای دهه ها برای کنترل انتشار خاکستر بادی به فناوری الکترواستاتیک متکی بوده اند. تاسیسات مدرن حجم عظیم گاز را مدیریت می کنند و در عین حال راندمان جمع آوری را بالای 99 درصد حفظ می کنند. بازیافت خاکستر امکان استفاده از مواد در تولید بتن و سایر کاربردها را فراهم می کند و جریان های درآمدی از محصولات جانبی ایجاد می کند.

فرآوری مواد غذایی و کشاورزی

آسیاب غلات، تأسیسات فرآوری مواد غذایی، و مدیریت محصولات کشاورزی، گرد و غبار ریز تولید می کنند که هم نگرانی های زیست محیطی و هم سلامت شغلی را به دنبال دارد. سیستم های الکترواستاتیک این مواد را به طور موثر جذب می کنند و از سلامت کارگران محافظت می کنند و در عین حال استانداردهای انتشار را رعایت می کنند. توانایی این فناوری برای مدیریت تغییرات دمایی مشخصه عملیات کشاورزی، آن را به ویژه برای این بخش مناسب می کند.

تشخیص و حل چالش های عملیاتی مشترک

کاهش راندمان مجموعه

هنگامی که کارایی جمع آوری به زیر سطح هدف کاهش می یابد، علل بالقوه متعدد نیاز به بررسی دارد. ناهماهنگی الکترود ناشی از لرزش مکانیکی یا فعالیت زلزله می تواند الگوهای میدان الکتریکی را مختل کند. تجمع لایه گرد و غبار علیرغم تپش معمولی نشان دهنده پل زدن قیف یا تخلیه ناکافی است. رانش پارامتر الکتریکی - که با کاهش جریان تخلیه نشان داده می شود - به رسوب سطح الکترود یا ذرات با مقاومت بالا اشاره می کند که نیاز به تنظیمات الکتریکی تنظیم شده دارند.

حوادث بیش از حد جرقه

قوس الکتریکی کنترل نشده بین الکترودها راندمان را کاهش می دهد و می تواند برای همیشه به اجزای الکتریکی آسیب برساند. علل رایج عبارتند از افزایش غلظت گرد و غبار ورودی بیش از پارامترهای طراحی، تراکم رطوبت در سطوح الکترود، یا آلودگی الکترود ناشی از خوردگی بالادست. اجرای نظارت بر غلظت ورودی، گرمایش الکترود برای جلوگیری از تراکم، و بهبود کنترل خوردگی بالادست معمولاً مشکلات مزمن جرقه را حل می کند.

ذرات دوباره حباب

گرد و غبار جمع‌آوری‌شده از سطوح الکترود قبل از رسیدن به قیف‌ها نشان‌دهنده مشکلات پارامتر تپ یا فروپاشی میدان الکتریکی است. ذرات با مقاومت بالا ممکن است بار بیش از حد را حفظ کنند و با وجود نیروهای گرانشی رو به پایین از سطوح جمع آوری شناور شوند. تنظیم پارامترهای الکتریکی یا اصلاح خواص ذرات از طریق تصفیه شیمیایی بالادست این چالش را برطرف می کند. در موارد شدید، مراحل جمع‌آوری اضافی بیمه‌ای در برابر تخلفات ناشی از انتشار گازهای گلخانه‌ای را فراهم می‌کند.

فرسایش سریع الکترود

تسریع از دست دادن مواد الکترود نشان دهنده اجزای گاز خورنده، استرس الکتریکی بیش از حد بالا، یا مشکلات برخورد ذرات است. مواد پوشش دهنده الکترود می توانند در برابر خوردگی شیمیایی مقاومت کنند، اگرچه ممکن است ترکیبات الکترود ویژه برای شرایط خدمات سخت مورد نیاز باشد. بهینه سازی توزیع میدان الکتریکی از طریق اصلاح هندسه الکترود یا تنظیمات فاصله، سایش مکانیکی ناشی از بمباران ذرات را کاهش می دهد.

انتخاب و اندازه سیستم ها برای کاربردهای صنعتی خاص

مبانی محاسبه بار

اندازه گیری مناسب سیستم با اندازه گیری یا تخمین دقیق بارگیری گرد و غبار ورودی آغاز می شود - جرم ذرات معلق وارد شده در واحد زمان. این رقم هر تصمیم طراحی بعدی، از ناحیه الکترود جمع آوری تا ظرفیت قیف را هدایت می کند. سیستم های کم اندازه با جریمه های بازده و سایش بیش از حد کار می کنند. تاسیسات بزرگ، سرمایه گذاری را هدر می دهند و هزینه های عملیاتی را از طریق مصرف غیر ضروری انرژی افزایش می دهند.

الزامات منطقه مجموعه

سطح جمع آوری در واحد نرخ جریان گاز - که به صورت منطقه جمع آوری در هر هزار متر مکعب در ساعت گاز بیان می شود - به طور مستقیم بازده جذب را تعیین می کند. محدوده طراحی معمولی از 5 تا 15 متر مربع در هزار متر مکعب در ساعت بسته به مشخصات ذرات و سطوح بازده هدف است. مناطق جمع آوری بالاتر بازده بالاتری را به همراه دارد اما اندازه تجهیزات، وزن و هزینه سرمایه را افزایش می دهد. انتخاب بهینه الزامات عملکرد را در برابر محدودیت های اقتصادی خاص برای هر برنامه متعادل می کند.

ملاحظات ولتاژ و جریان

پارامترهای طراحی الکتریکی باید ترکیب ذرات خاص و خواص گاز هر کاربرد را در نظر بگیرند. ذرات با مقاومت بالا ممکن است برای دستیابی به شارژ کافی به ولتاژهای بالا نیاز داشته باشند، هر چند ولتاژ بیش از حد خطر افزایش قوس الکتریکی را به همراه دارد. برعکس، ذرات با مقاومت کم ممکن است در ولتاژهای پایین تر به طور موثر عمل کنند و تنش اجزای الکتریکی را کاهش دهند. آزمایش آزمایشی یا مدل‌سازی محاسباتی به بهینه‌سازی پارامترهای الکتریکی قبل از خرید نهایی سیستم کمک می‌کند.

انتخاب مواد برای محیط های خورنده

کاربردهایی که شامل اجزای گاز اسیدی یا قلیایی می شوند به مواد تخصصی برای جلوگیری از خوردگی نیاز دارند. الکترودهای استاندارد فولاد ملایم ممکن است تنها چند ماه در خدمات خورنده دوام بیاورند، در حالی که الکترودهای فولادی ضد زنگ یا با روکش سرامیکی تخصصی سالها دوام می آورند. انتخاب مواد به طور قابل توجهی بر هزینه های عملیاتی در طول عمر سیستم تأثیر می گذارد و ارزیابی دقیق را در مرحله طراحی توجیه می کند.

پیشرفت فناوری رسوب‌دهنده الکترواستاتیک و تحولات آینده

سیستم های با انرژی پالس

نوآوری های اخیر به جای تحریک مداوم جریان مستقیم، از فناوری پالس ولتاژ بالا استفاده می کنند. انرژی‌دهی پالس ضمن حفظ ویژگی‌های شارژ برتر، میانگین مصرف برق را کاهش می‌دهد. برخی از طرح‌ها بازدهی جمع‌آوری قابل مقایسه با سیستم‌های پیوسته را در 40 تا 60 درصد ورودی انرژی الکتریکی پایین‌تر به دست می‌آورند که اقتصاد جذابی را برای تأسیسات آگاه به انرژی ایجاد می‌کند.

مانیتورینگ دیجیتال یکپارچه

سیستم‌های مدرن شامل شبکه‌های حسگر جامعی هستند که نظارت بر عملکرد را در زمان واقعی ارائه می‌کنند. اندازه‌گیری مداوم ولتاژ الکترود، جریان تخلیه، انتشار خروجی و سطوح قیف، تعمیر و نگهداری پیش‌بینی‌کننده را امکان‌پذیر می‌سازد - خدمات قبل از ایجاد مشکلات به جای بعد از وقوع آنها انجام می‌شود. الگوریتم‌های هوش مصنوعی این جریان‌های داده را برای بهینه‌سازی زمان‌بندی رپ، پارامترهای الکتریکی و زمان‌بندی نگهداری، تجزیه و تحلیل می‌کنند و هزینه‌های عملیاتی را بیشتر کاهش می‌دهند.

سیستم های هیبریدی الکترواستاتیک-مکانیکی

ترکیب بارش الکترواستاتیک با فیلتراسیون مکانیکی سیستم‌های هیبریدی را ایجاد می‌کند که مزایای هر دو فناوری را به تصویر می‌کشد. مرحله الکترواستاتیک ذرات بسیار ریز را حذف می کند در حالی که مرحله مکانیکی ذرات بزرگتر را جذب می کند و محافظت پشتیبان را فراهم می کند. این سیستم‌ها به انتشار گازهای خروجی نزدیک به میلی‌گرم در هر متر مکعب معمولی نزدیک می‌شوند - سطوحی که قبلاً با فناوری‌های تک مرحله‌ای معمولی قابل دستیابی نبودند.

ملاحظات ادغام محیطی

سیستم های آینده به طور فزاینده ای بر پایداری زیست محیطی فراتر از کنترل ساده انتشار گازهای گلخانه ای تاکید می کنند. نوآوری‌های طراحی مصرف آب را در سیستم‌های الکترواستاتیک مرطوب کاهش می‌دهند، از مواد بازیافتی در ساخت‌وساز استفاده می‌کنند، و سیستم‌های بازیابی انرژی را به کار می‌گیرند که انرژی الکتریکی را از فرآیندهای جمع‌آوری با راندمان بالا جذب می‌کنند. این پیشرفت‌ها فناوری الکترواستاتیک را با اهداف پایداری صنعتی گسترده‌تر هماهنگ می‌کنند.

بهترین روش‌های نصب، راه‌اندازی و راه‌اندازی

آماده سازی سایت و کار پایه

عملکرد موفق سیستم با پایه های نصب مناسب آغاز می شود. سیستم های الکترواستاتیک باید در سطح کار کنند - انحراف بیش از 5 میلی متر در متر می تواند الگوهای میدان الکتریکی و جمع آوری ذرات را مختل کند. سیستم های عایق ارتعاشی از قطعات حساس الکتریکی در برابر ارتعاشات تاسیسات محیطی محافظت می کنند. اتصالات لوله کشی برای جلوگیری از عبور گاز و اطمینان از توزیع یکنواخت جریان در مناطق جمع آوری، به تراز دقیق نیاز دارند.

یکپارچه سازی سیستم الکتریکی

سیستم های الکتریکی ولتاژ بالا در حین نصب نیازمند ملاحظات ایمنی استثنایی هستند. سوئیچ های جداسازی، سیستم های زمین و مکانیسم های خاموش شدن اضطراری باید تحت همه شرایط عملیاتی به طور قابل اعتماد عمل کنند. آزمایش قبل از فعال‌سازی سیستم تأیید می‌کند که تمام اجزای الکتریکی مطابق با مشخصات طراحی عمل می‌کنند و به سیگنال‌های کنترلی به درستی پاسخ می‌دهند.

تست عملکرد اولیه

رویه‌های راه‌اندازی معیارهای عملکرد پایه را ایجاد می‌کنند که با آن عملیات‌های آینده مقایسه می‌شوند. اندازه گیری انتشار گازهای خروجی در طول شرایط ورودی تمیز، پایه کارایی را فراهم می کند. افزایش غلظت غبار ورودی پیشرونده تأیید می کند که سیستم کارایی طراحی را در تمام محدوده عملیاتی حفظ می کند. آزمایش افت دما و فشار تأیید می کند که مفروضات طراحی مکانیکی و حرارتی در طول عملیات واقعی معتبر هستند.

آموزش کارکنان و مستندسازی

اپراتورهای سیستم به آموزش جامعی نیاز دارند که عملکرد عادی، نظارت بر پارامترها، عیب یابی اولیه و روش های اضطراری را پوشش دهد. دفترچه های عملیاتی دقیق و اسناد تعمیر و نگهداری خاص برای هر نصب، مدیریت طولانی مدت موثر را ممکن می سازد. آموزش تجدید منظم صلاحیت عملیاتی را با رخ دادن تغییرات پرسنل حفظ می کند.

اثرات زیست محیطی و مزایای انطباق با مقررات

دستاورد استاندارد انتشار

مقررات زیست محیطی در سرتاسر جهان محدودیت های سختگیرانه فزاینده ای را برای انتشار ذرات صنعتی ایجاد می کند. فناوری الکترواستاتیک به طور مداوم انطباق با استانداردهای فعلی را امکان‌پذیر می‌سازد و در عین حال حاشیه‌های ایمنی را برای سفت کردن مقررات آتی فراهم می‌کند. یک جمع‌کننده غبار الکترواستاتیک مدرن به طور معمول به انتشار کمتر از 50 میلی‌گرم در هر متر مکعب معمولی می‌رسد که سطحی بسیار پایین‌تر از اکثر استانداردهای زیست‌محیطی بین‌المللی است.

سهم کیفیت هوا

انتشار گرد و غبار صنعتی به میزان قابل توجهی به آلودگی هوای محیط و اثرات مربوط به سلامت تنفسی کمک می کند. سیستم های الکترواستاتیک سالانه از ورود هزاران تن ذرات معلق به جو در مناطق اصلی صنعتی جلوگیری می کند. این تأثیر جمعی به بهبودهای قابل اندازه‌گیری در کیفیت هوای جامعه و کاهش بار مراقبت‌های بهداشتی ناشی از بیماری‌های مرتبط با آلودگی تبدیل می‌شود.

بهبود ایمنی کارگران

جذب گازهای خروجی قبل از انتشار به اتمسفر، کارگران را از قرار گرفتن در معرض ابرهای گرد و غبار مشخصه تخلیه کنترل نشده دور نگه می دارد. بهبود کیفیت هوای تاسیسات باعث کاهش بیماری های تنفسی شغلی، کاهش غیبت و افزایش بهره وری کلی کارگران می شود. این بهبودهای ایمنی بازدهی بسیار فراتر از انطباق ساده با مقررات را فراهم می کند.

فرصت های بازیابی منابع

بسیاری از فرآیندهای صنعتی مواد ارزشمندی را در گرد و غبار اگزوز آزاد می کنند. مجموعه الکترواستاتیک این مواد را به شکل خشک و نسبتا خالص که قابل بازیافت هستند حفظ می کند. گرد و غبار آلومینیوم بازیافت شده، ترکیبات حاوی فلز و سایر محصولات جانبی جریان های درآمدی ایجاد می کنند و در عین حال نیازهای معدن و تولید اولیه را کاهش می دهند. این بهره وری منابع با اصول اقتصاد دایره ای که به طور فزاینده ای توسط تولیدکنندگان آگاه از محیط زیست ارزش گذاری می شوند، همسو می باشد.

تجزیه و تحلیل مالی و ارزیابی هزینه و سود

الزامات سرمایه گذاری

تجهیزات اولیه و هزینه‌های نصب برای سیستم‌های الکترواستاتیک به طور قابل‌توجهی بر اساس الزامات منطقه جمع‌آوری و پیچیدگی کاربرد متفاوت است. سیستم‌های کوچک‌تر که خطوط پردازش واحد را ارائه می‌کنند ممکن است بین 50000 تا 150000 دلار هزینه نصب داشته باشند. سیستم های یکپارچه بزرگ که چندین فرآیند را انجام می دهند یا بارهای گرد و غبار شدید را مدیریت می کنند می توانند به چندین میلیون دلار برسد. علیرغم هزینه‌های سرمایه‌ای ظاهری بالاتر از برخی جایگزین‌های مکانیکی، کارایی و دوام برتر، اقتصاد بلندمدت مطلوبی را ایجاد می‌کند.

دینامیک هزینه عملیاتی

مصرف انرژی الکتریکی بزرگترین هزینه عملیاتی مکرر را نشان می دهد. سیستم های مدرن معمولاً 5 تا 15 کیلووات در هزار متر مکعب در ساعت حجم گاز تصفیه شده مصرف می کنند. در مقایسه با سیستم‌های کیسه‌ای که مصرف انرژی با توسعه کیک‌های فیلتر به طور چشمگیری افزایش می‌یابد، سیستم‌های الکترواستاتیک تقاضای انرژی ثابت را در طول چرخه عمر حفظ می‌کنند. هزینه های عملیاتی اضافی شامل جایگزینی الکترود، مواد نگهداری و قطعات تعمیر گاه به گاه می شود - معمولاً 3 تا 8 درصد هزینه تجهیزات سالانه.

جدول زمانی بازگشت سرمایه

مقایسه هزینه‌های چرخه عمر با جایگزین‌های فیلتر مکانیکی نشان می‌دهد که سیستم‌های الکترواستاتیک معمولاً از طریق کاهش هزینه‌های عملیاتی در عرض 3 تا 5 سال بازپرداخت می‌کنند. طول عمر طولانی تجهیزات - 15 تا 25 سال برای سیستم هایی که به خوبی نگهداری می شوند - ارزش بیشتری را از طریق چندین دهه خدمات قابل اعتماد فراتر از دوره بازپرداخت ایجاد می کند. امکاناتی که به کارایی جمع آوری استثنایی نیاز دارند ممکن است بازدهی سریع تری داشته باشند، جایی که فناوری های جایگزین نمی توانند الزامات عملکرد را با هر هزینه معقولی برآورده کنند.

کاهش هزینه های پنهان

فراتر از هزینه های مستقیم تجهیزات، سیستم های الکترواستاتیک هزینه های جانبی از جمله دفع فیلتر، تصفیه لجن در سیستم های مرطوب و تعمیرات اضطراری ناشی از خرابی زودرس فیلتر را کاهش می دهد. بهبود انطباق با محیط زیست ممکن است هزینه های مجوز، ریسک جریمه و حق بیمه را در حوزه های قضایی که نقض انتشار گازهای گلخانه ای موجب جریمه های شدید می شود، کاهش دهد. این مزایای غیرمستقیم، در حالی که تعیین کمیت آنها دشوارتر است، اغلب از پس انداز مستقیم عملیاتی فراتر می رود.

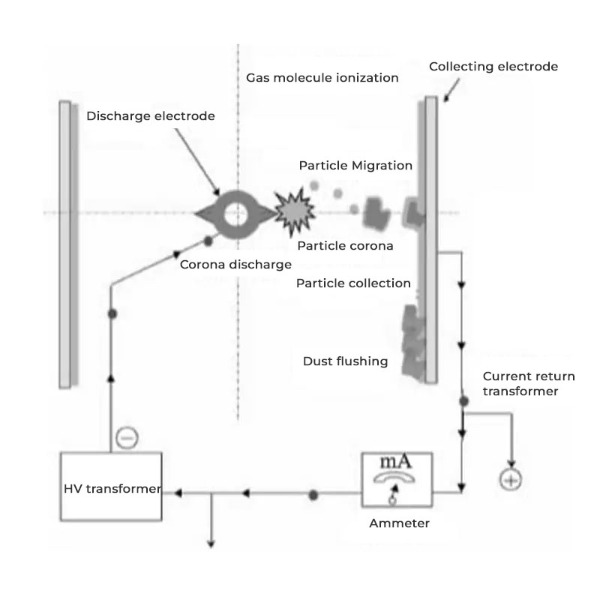

معماری سیستم رسوب‌دهنده الکترواستاتیک

سوالات متداول در مورد رسوب دهنده های الکترواستاتیک

Q1: راندمان جمع آوری معمولی رسوب دهنده های الکترواستاتیک مدرن چیست؟

سیستم های الکترواستاتیک مدرن به طور پیوسته به راندمان جمع آوری 99 تا 99.9 درصد در طیف کامل اندازه ذرات از بسیار ریز تا درشت دست می یابند. این بدان معناست که از هر ده هزار ذره که وارد سیستم می شود، تنها ده تا صد ذره به جو فرار می کند. راندمان بر اساس ویژگی های ذرات، پارامترهای الکتریکی و طراحی سیستم متفاوت است، اما سیستم هایی که به خوبی نگهداری می شوند به ندرت در طول عمر عملیاتی خود کمتر از 99 درصد راندمان می شوند.

Q2: الکترودهای رسوب دهنده الکترواستاتیک چقدر نیاز به تعویض دارند؟

الکترودهای تخلیه و جمع‌آوری معمولاً 8 تا 15 سال قبل از نیاز به تعویض کار می‌کنند. طول عمر واقعی به غلظت گرد و غبار ورودی، مقاومت ذرات، دمای عملیاتی و کیفیت نگهداری بستگی دارد. برخی از تاسیسات عمر الکترود را بیش از 20 سال تجربه می کنند، در حالی که برخی دیگر که در شرایط سخت کار می کنند ممکن است هر 5 تا 7 سال یکبار نیاز به تعویض داشته باشند. تعمیر و نگهداری پیشگیرانه از جمله تمیز کردن منظم و مهار خوردگی به طور قابل ملاحظه ای طول عمر الکترود را افزایش می دهد.

Q3: آیا رسوب‌دهنده‌های الکترواستاتیک می‌توانند گازهای خروجی با دمای بالا را کنترل کنند؟

سیستم های الکترواستاتیک استاندارد به طور موثر تا حدود 160 درجه سانتیگراد کار می کنند. فراتر از این دما، چگالی گاز کاهش می‌یابد، هدایت الکتریکی افزایش می‌یابد، و خطر جرقه‌زدگی به‌طور قابل‌توجهی افزایش می‌یابد. با این حال، سیستم‌های تخصصی با دمای بالا که از مواد خاص الکترود و استراتژی‌های کنترلی استفاده می‌کنند، می‌توانند جریان‌های اگزوز را در دمای 300 درجه سانتی‌گراد یا بالاتر کنترل کنند. مشاوره طراحی خاص برنامه، انتخاب سیستم مناسب را برای سرویس در دمای بالا تضمین می کند.

Q4: یک جمع کننده گرد و غبار الکترواستاتیک به چه تعمیراتی نیاز دارد؟

تعمیر و نگهداری معمول شامل بازرسی های چشمی سه ماهه از وضعیت و تراز الکترود، اندازه گیری نیمه سالانه پارامترهای عملیاتی الکتریکی، و نظارت مستمر سیستم های تخلیه قیف است. تعمیر و نگهداری سالانه شامل تصویربرداری حرارتی برای تشخیص ناهنجاری های الکتریکی، اندازه گیری افت فشار سیستم و تأیید عملکرد سیستم کنترل است. تعویض پیشگیرانه قطعات قبل از خرابی از خاموش شدن اضطراری جلوگیری می کند و عملکرد ثابت را حفظ می کند. یک برنامه نگهداری پیشگیرانه جامع به طور معمول به 40 تا 60 ساعت نیروی کار ماهر سالانه برای سیستم های در مقیاس صنعتی نیاز دارد.

Q5: مقاومت ذرات چگونه بر عملکرد رسوب دهنده الکترواستاتیک تأثیر می گذارد؟

مقاومت الکتریکی ذرات اساساً تعیین می کند که ذرات چگونه به طور مؤثر بار را حفظ کرده و به سطوح جمع آوری مهاجرت می کنند. عملکرد بهینه زمانی رخ می دهد که مقاومت ذرات بین 10^8 و 10^11 اهم سانتی متر کاهش یابد. زیر 10^8 اهم سانتی متر، ذرات بار خود را خیلی سریع از دست می دهند. بالاتر از 10^11 اهم سانتی متر، ذرات بار زیادی را حفظ کرده و از سطوح جمع آوری دفع می کنند. درک مقاومت ذرات کاربردی خاص در طول طراحی سیستم تضمین می کند که پارامترهای الکتریکی می توانند برای حداکثر بازده بهینه شوند.

Q6: تفاوت بین رسوب دهنده های الکترواستاتیک نوع صفحه و نوع لوله چیست؟

سیستم های صفحه ای از صفحات جمع آوری موازی با الکترودهای تخلیه معلق بین آنها استفاده می کنند. آنها طراحی فشرده و دسترسی آسان به تعمیر و نگهداری را ارائه می دهند. سیستم های لوله ای دارای لوله های جمع آوری استوانه ای با الکترودهای تخلیه مرکزی هستند. لوله‌ها سطح جمع‌آوری بیشتری را در فضای کف معادل فراهم می‌کنند و حجم گاز بیشتری را در خود جای می‌دهند. طرح‌های لوله چالش‌های پیچیده‌تری را برای نگهداری و رپ کردن ارائه می‌کنند، اما در کاربردهای محدود فضا عالی هستند. انتخاب بستگی به چیدمان تاسیسات، نیاز حجم گاز و قابلیت نگهداری دارد.

Q7: چگونه می توانم تعیین کنم که آیا یک سیستم الکترواستاتیک برای تاسیسات من مناسب است؟

فناوری الکترواستاتیک برای کاربردهایی که جذب ذرات ریز حیاتی است مناسب است، هزینه‌های عملیاتی باید در طول عمر تجهیزات به حداقل برسد و محدودیت‌های فضا وجود دارد. این فناوری برای ذرات معلق که نیاز به بازیابی دارند، مواد با مقاومت بالا در برابر تمیز کردن فیلترها و شرایطی که ثبات افت فشار ضروری است، برتر است. برعکس، کاربردهایی که مواد بسیار چسبنده یا بخارات خورنده تولید می‌کنند ممکن است به طرح‌های الکترواستاتیک مرطوب یا سیستم‌های هیبریدی نیاز داشته باشند. ارزیابی مهندسی الزامات کاربردی خاص، انتخاب بهینه فناوری را تعیین می کند.

Q8: چه ملاحظات ایمنی برای عملکرد رسوب دهنده الکترواستاتیک اعمال می شود؟

سیستم‌های برق فشار قوی به پروتکل‌های ایمنی جامع از جمله روش‌های جداسازی انرژی، سیستم‌های خاموش کردن اضطراری، زمین مناسب و آموزش پرسنل نیاز دارند. خطر شوک الکتریکی حتی زمانی که تجهیزات غیرفعال به نظر می رسند وجود دارد، زیرا بار ذخیره شده در قطعات الکتریکی خطری را به همراه دارد. تأسیسات باید رویه‌های قفل کردن را اجرا کنند، دسترسی به مناطق فشار قوی را محدود کنند و آموزش‌های ایمنی منظم را برای پرسنل انجام دهند. تعمیر و نگهداری صحیح سیستم های الکتریکی و رعایت قوانین الکتریکی، عملکرد ایمن را در طول عمر تجهیزات تضمین می کند.

Q9: شرایط محیطی چگونه بر عملکرد رسوب دهنده الکترواستاتیک تأثیر می گذارد؟

دما به طور قابل توجهی بر عملکرد تأثیر می گذارد، با دمای بالا که باعث کاهش چگالی گاز و افزایش هدایت الکتریکی می شود. رطوبت بالای 15 درصد می تواند محیط های خورنده را روی سطوح الکترود ایجاد کند. ترکیب گاز ورودی حاوی دی اکسید گوگرد، اکسیدهای نیتروژن یا سایر گونه های شیمیایی می تواند شرایط اسیدی ایجاد کند که به مواد الکترود تخصصی نیاز دارد. ارتفاع محل تأسیسات بر تراکم گاز و عملکرد الکتریکی تأثیر می گذارد. طراحی مناسب سیستم، تمام شرایط محیطی پیش بینی شده را برای حفظ عملکرد ثابت در طول عمر عملیاتی در نظر می گیرد.

Q10: رسوب‌دهنده‌های الکترواستاتیکی به چه سطوح انتشار خروجی می‌توانند دست یابند؟

سیستم های الکترواستاتیک مدرن به طور معمول به انتشار کمتر از 50 میلی گرم در هر متر مکعب معمولی می رسند. طرح‌های پیشرفته با ترکیب مراحل جمع‌آوری چندگانه یا فناوری ترکیبی می‌توانند به انتشار کمتر از 10 میلی‌گرم در هر متر مکعب معمولی دست یابند. انتشار تک رقمی میلی گرم در هر متر مکعب معمولی، فناوری الکترواستاتیک را در میان تواناترین روش های جمع آوری غبار موجود قرار می دهد. این سطوح عملکرد از اکثر استانداردهای زیست محیطی بین المللی فراتر می رود و حاشیه های ایمنی را برای تشدید مقررات آتی فراهم می کند.
