با هوای سمی خداحافظی کنید: بهترین راه حل های استخراج دود برای صنعت

کیفیت هوای صنعتی یکی از مهم‌ترین چالش‌ها در تولید مدرن، متالورژی و فرآوری سنگین است. کارگران کارخانه های ریخته گری، کارخانه های فولاد، تاسیسات شیمیایی و پالایشگاه ها به طور معمول در معرض دودهای خطرناک، ذرات معلق و ترکیبات آلی فرار هستند. استنشاق طولانی مدت این آلاینده ها منجر به بیماری های تنفسی، سرطان های شغلی و کاهش بهره وری می شود. خوشبختانه، کنترل های مهندسی به طور قابل توجهی تکامل یافته است. از جمله موثرترین اقدامات، اجرای قوی است سیستم استخراج دود (FES).

خطرات پنهان آلاینده های هوابرد صنعتی

قبل از پرداختن به فناوری‌های خاص، درک اینکه چه چیزی «هوای سمی» در محیط‌های صنعتی را تشکیل می‌دهد، ضروری است. صنایع سنگین ذرات ریز (PM2.5 و PM10)، دود فلزات (سرب، کروم، منگنز)، دی اکسید گوگرد، اکسیدهای نیتروژن، مونوکسید کربن و هیدروکربن های آروماتیک چند حلقه ای را آزاد می کنند. به عنوان مثال، در طول عملیات ضربه زدن به کوره بلند، آهن مذاب در دمای بالا، یک ستون متراکم از دود حاوی اکسیدهای آهن، گرافیت و سایر عناصر کمیاب آزاد می کند. بدون تهویه اگزوز محلی مناسب، این آلاینده‌ها در سراسر کارگاه پخش می‌شوند، روی سطوح می‌نشینند و وارد ریه‌های کارگران می‌شوند.

اثرات سلامتی تئوری نیست. قرار گرفتن در معرض مزمن می تواند باعث تب دود فلز، علائم شبه آسم، فیبروز ریوی و آسیب عصبی شود. علاوه بر این، نهادهای نظارتی مانند OSHA (اداره ایمنی و بهداشت شغلی) و EPA (آژانس حفاظت از محیط زیست) محدودیت‌های شدید قرار گرفتن در معرض مجاز (PELs) را اعمال می‌کنند. عدم تطابق منجر به جریمه های سنگین، مسئولیت قانونی و آسیب به شهرت می شود. بنابراین، سرمایه گذاری در تجهیزات ضبط و درمان قابل اعتماد هم یک تعهد اخلاقی و هم یک ضرورت تجاری است.

اصل اصلی سیستم مدرن استخراج دود (FES)

یک سیستم استخراج دود با طراحی خوب (FES) بر اساس یک اصل ساده و در عین حال موثر عمل می کند: جذب در منبع، انتقال از طریق کانال، فیلتر یا تصفیه آلاینده ها، و تخلیه هوای پاک. برخلاف تهویه عمومی که آلاینده ها را رقیق می کند، جذب منبع آنها را قبل از ورود به منطقه تنفس حذف می کند. اجزای اصلی شامل:

هودهای کپچر (انواع محصور، سایبان یا کشش جانبی)

شبکه کانال کشی با سرعت حمل و نقل مناسب

دستگاه تمیز کننده هوا (فیلتر، اسکرابر، رسوب دهنده های الکترواستاتیک)

فن متحرک هوا با فشار استاتیک مناسب

خروجی پشته یا گردش مجدد

در این میان، احتمالاً هود کپچر حیاتی ترین است. اگر هود به طور موثر بخار را در نقطه تولید خود جذب نکند، تجهیزات پایین دستی بی اثر می شوند. اینجاست که هودهای جمع آوری گرد و غبار صنعتی و محلول های تخصصی کوره بلند نقش تعیین کننده ای دارند.

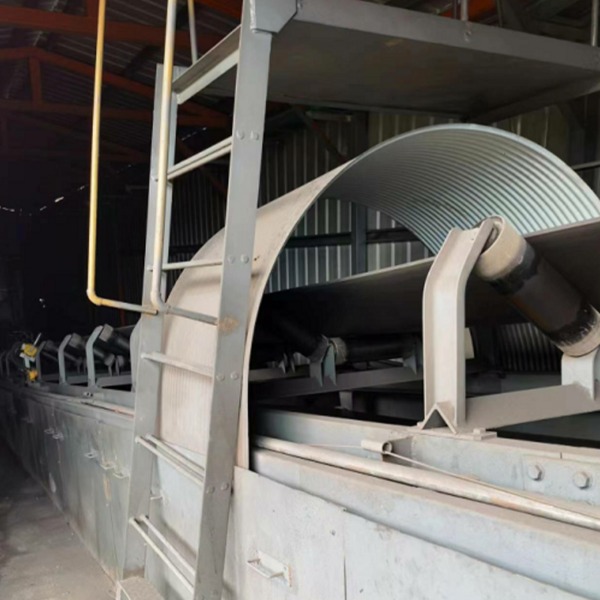

هودهای جمع آوری گرد و غبار صنعتی: محافظ همه کاره برای فرآیندهای عمومی

هودهای جمع آوری گرد و غبار صنعتی برای کاربردهای متنوعی طراحی شده اند: سنگ زنی، برش، جوشکاری، انتقال مواد، اختلاط و بسته بندی. هندسه آنها بر اساس فرآیند طراحی شده است. به عنوان مثال، یک هود دایره‌ای فلنجدار برای ریزش جریان‌های مواد به خوبی کار می‌کند، در حالی که یک هود شکافدار نقاط انتقال نوار نقاله طولانی را پوشش می‌دهد. ملاحظات کلیدی طراحی شامل سرعت مکش، زاویه هود و فاصله از منبع است.

یک اشتباه رایج استفاده از هود کم اندازه یا قرار دادن آن خیلی دور از محل تولید گرد و غبار است. سرعت جذب توصیه شده برای اکثر گرد و غبارهای خشک از 0.5 تا 2.5 متر بر ثانیه در نقطه تولید متغیر است. هودهای جمع آوری گرد و غبار صنعتی نیز باید در برابر سایش مقاوم باشند. برای بارهای گرد و غبار سنگین، هودهای آستردار با صفحات سایش قابل تعویض عمر مفید را افزایش می دهند. علاوه بر این، طراحی های مدولار امکان دسترسی به تمیز کردن را بدون از بین بردن کل مجرا می دهد.

جدول بالا نشان می دهد که طرح های کاملاً بسته به طور قابل توجهی بهتر از هودهای خارجی هستند. این امر به ویژه برای فرآیندهای با دمای بالا و انتشار بالا مانند ضربه زدن کوره بلند مرتبط است.

هود گیربکس کوره بلند: مهندسی در برابر شرایط شدید

یکی از پرکاربردترین کاربردها برای هر سیستم کنترل دود، لوله کوره بلند است. در حین ضربه زدن، آهن مذاب در دمای بیش از 1500 درجه سانتیگراد از کوره به درون رانرها جریان می یابد و مقادیر زیادی دود آزاد می کند. دود حاوی ذرات ریز اکسید آهن، کربن نسوخته و بخارات فلزی متراکم است. هودهای کنار کش سنتی اغلب ناکافی هستند زیرا نمی توانند حاوی انفجار ناگهانی گاز یا حجم زیاد دود باشند.

راه حل در یک هود گیربکس مخصوص کوره بلند نهفته است. یک طراحی معمولی با کارایی بالا شامل یک هود کاملاً محصور است که مستقیماً بر روی منقل و رانر قرار می گیرد. این هود دارای سه ویژگی مهم است:

پورت های مکش داخلی به طور استراتژیک در امتداد مسیر سفر دود مرتب شده است. این پورت ها با ایجاد فشار منفی در داخل هود، دود را به سمت پایین و دور از اپراتور می کشد.

یک در متحرک در بالا از محوطه. این درب برای دسترسی به تعمیر و نگهداری ضروری است. پس از ضربه زدن، کارگران باید دستگاه بازکن یا تفنگ سفالی را (که دریچه را مهر و موم می کند) بازرسی کنند. درب متحرک امکان دسترسی به جرثقیل سقفی یا بازرسی دستی را بدون برداشتن کل کاپوت فراهم می کند.

مواد عایق حرارتی پوشش سطوح داخلی از آنجایی که آهن مذاب می تواند به طور غیرقابل پیش بینی پاشیده شود، هود باید در برابر تماس مستقیم با فلز و سرباره > 1500 درجه سانتیگراد مقاومت کند. عایق همچنین دمای سطح بیرونی را به زیر 60 درجه سانتیگراد کاهش می دهد و از پرسنل مجاور محافظت می کند و از آسیب حرارتی به تکیه گاه های سازه جلوگیری می کند.

مزایای عملیاتی هود گیربکس کوره بلند سرپوشیده

هنگامی که این نوع هود گیربکس کوره بلند به درستی نصب شود، حداقل 95 درصد دود تولید شده در طی سه عملیات کلیدی را جمع آوری می کند:

ضربه زدن معمولی (آهن در دونده ها جاری می شود)

باز کردن سوراخ سوراخ (دریل یا اکسیژن لنسی)

مسدود کردن منافذ (تزریق گل/خاک)

حتی در هنگام فوران بزرگ یا آزاد شدن فشار گاز ناگهانی، هود محصور شده به عنوان یک مخزن موقت عمل می کند. دود به جای اینکه به داخل کارگاه برود، در داخل کاپوت محبوس می ماند. این ویژگی مهار از انتشار گازهای گلخانه ای خطرناک که در غیر این صورت استانداردهای کیفیت هوا را نقض می کند، جلوگیری می کند.

مزیت دیگر کاهش تابش گرما در سطح کف ریخته گری است. هودهای باز معمولی اجازه می دهد تا گرمای تابشی قابل توجهی از آن خارج شود و دمای محیط را به سطوح ناخوشایند و ناامن افزایش دهد. محفظه عایق نه تنها دود را جذب می کند، بلکه گرمای تابشی را نیز مسدود می کند، آسایش کارگران را بهبود می بخشد و حوادث استرس گرمایی را کاهش می دهد.

دوام و جنبه های ایمنی

با توجه به محیط شدید، انتخاب مواد بسیار مهم است. پوسته داخلی که با دود تماس می گیرد معمولاً از فولاد ضد زنگ یا آلیاژی با دمای بالا استفاده می کند، در حالی که لایه عایق ممکن است از الیاف سرامیکی یا پتوی نسوز باشد. بیرونی ترین پوسته به اندازه کافی خنک می ماند که بتوان آن را برای مدت کوتاهی لمس کرد (اگرچه علائم احتیاط همچنان توصیه می شود).

مکانیزم درب متحرک سزاوار توجه ویژه است. باید بدون گیر کردن به دلیل انبساط حرارتی به آرامی بلغزد یا لولا شود. فنرهای گازی یا وزنه های تعادل به عملیات کمک می کنند. علاوه بر این، درب شامل نوارهای مهر و موم برای حفظ راندمان مکش در هنگام بسته است. بازرسی دستگاه بازکن یا تفنگ گلی از طریق این درب بالایی انجام می شود و نیازی به ورود به فضای محدود هود نیست. این طراحی هم عملکرد ضبط و هم عملی بودن نگهداری را رعایت می کند.

ادغام هودهای کوره بلند در یک سیستم کامل استخراج دود (FES)

هود گیربکس کوره بلند به تنهایی کار نمی کند. این یکی از اجزای یک سیستم استخراج بخار بزرگتر (FES) است. در پایین دست هود، کانال کشی باید گازهای با دمای بالا را کنترل کند. یک دنباله معمولی شامل:

جرقه گیر یا محفظه ته نشینی - برای محافظت از فیلترها، ذرات بزرگ و رشته ای را حذف می کند.

بخش خاموش کردن (اختیاری) - گازها را از 200 تا 300 درجه سانتیگراد تا کمتر از 120 درجه سانتیگراد برای فیلترهای پارچه ای خنک می کند.

جمع کننده گرد و غبار اولیه - سیکلون یا چند سیکلون برای ذرات درشت.

فیلتر نهایی - کارتریج یا کیسه خانه با غشای PTFE برای ذرات ریز.

بادکش القایی - اندازه برای کاهش فشار ساکن در سراسر هود، کانال ها و فیلترها.

از آنجا که دود کوره بلند حاوی ذرات چسبنده و زیر میکرونی است، تمیز کردن پالس جت اغلب در واحد فیلتر استفاده می شود. منطق کنترل سیستم ممکن است با برنامه ضربه زدن در هم تنیده شود: زمانی که مته سوراخ کن فعال می شود، فن برای حفظ سرعت جذب مورد نیاز بالا می رود.

تصفیه گازهای زائد: فراتر از حذف ذرات

در حالی که ذرات قابل مشاهده ترین آلاینده هستند، بسیاری از فرآیندهای صنعتی آلاینده های گازی مانند دی اکسید گوگرد (SO2)، کلرید هیدروژن (HCl)، آمونیاک (NH3) و ترکیبات آلی فرار (VOCs) را آزاد می کنند. حذف این موارد نیازمند فناوری های تصفیه گازهای زائد است که فراتر از فیلتراسیون ساده است.

تصفیه گازهای زائد معمولاً به مجموعه ای از فرآیندهای شیمیایی یا بیولوژیکی اشاره دارد که آلاینده های گازی را خنثی یا به مواد خوش خیم تبدیل می کند. روش های رایج عبارتند از:

شستشوی مرطوب – جریان گاز از یک مایع (آب یا محلول قلیایی/اسیدی) عبور می کند. به عنوان مثال، یک اسکرابر بستر بسته بندی شده با محلول سوزاننده، SO2 و HCl را جذب می کند.

جذب - بسترهای کربن فعال یا زئولیت، VOC و بخار جیوه را جذب می کنند. رسانه مصرف شده را می توان بازسازی یا دفع کرد.

اکسیداسیون حرارتی یا کاتالیزوری - برای مواد قابل احتراق، دماهای بالا (700-1000 درجه سانتیگراد) VOCها را به CO2 و آب تجزیه می کنند. نسخه های کاتالیزوری در دماهای پایین تر کار می کنند.

کاهش کاتالیزوری انتخابی (SCR) - اکسیدهای نیتروژن (NOx) را با واکنش با آمونیاک روی کاتالیزور حذف می کند.

در سیستم های یکپارچه، تصفیه گازهای زائد اغلب به دنبال کنترل ذرات است. دلیل آن ساده است: ذرات بسترهای جاذب یا سطوح کاتالیزور کثیف را مسدود می کنند. بنابراین، یک آرایش توالی خوب ابتدا از یک سیستم استخراج دود (FES) با هودهای جمع آوری گرد و غبار صنعتی با کارایی بالا استفاده می کند، سپس جریان تمیز شده اما گازی را به یک اسکرابر یا جاذب منتقل می کند.

تطبیق تصفیه گازهای زائد با منبع انتشار

صنایع مختلف به تنظیمات متفاوتی برای تصفیه گازهای زائد نیاز دارند. برای کارخانه فولاد با کوره بلند، آلاینده های گازی اصلی مونوکسید کربن (معمولاً سوخته) و مقادیر کمی SO2 هستند. با این حال، اگر کارخانه خطوط تف جوشی یا گندله سازی را نیز اجرا کند، ممکن است دیوکسین ها و فوران ها وجود داشته باشند که نیاز به تزریق کربن فعال دارند. مونومرهای فرآوری کارخانه های شیمیایی، VOCهایی تولید می کنند که به اکسید کننده های حرارتی احیاکننده (RTOs) نیاز دارند.

یکی از اشتباهات رایج طراحی تصفیه گازهای زائد بدون درک تغییر در نرخ جریان و غلظت است. یک راه حل مناسب شامل مخازن بافر یا خطوط بای پس برای شرایط ناراحت کننده است. علاوه بر این، سیستم‌های نظارت مستمر انتشار گازهای گلخانه‌ای (CEMS) داده‌های بلادرنگ را برای تنظیم نرخ خوراک معرف (به عنوان مثال، دوغاب آهک برای تمیز کردن گاز اسیدی) ارائه می‌کنند.

هم افزایی بین طراحی هود و تصفیه گازهای زائد

یک هود گیربکس کوره بلند با راندمان بالا، حجم کل گاز مورد نیاز را کاهش می دهد زیرا از رقیق شدن با هوای محیط جلوگیری می کند. حجم گاز کوچکتر به معنای قطر کانال کوچکتر، اسب بخار کمتر فن و تجهیزات فشرده تر تصفیه گاز زباله است. برعکس، یک هود نشتی یا بد موقعیت، مقادیر زیادی "هوای کاذب" را جذب می کند - هوای تمیزی که منبع را دور می زند - و اندازه سیستم را بی جهت باد می کند.

بنابراین، هنگامی که مهندسان یک سیستم استخراج دود (FES) را مشخص می کنند، باید از هود شروع کنند. طراحی درب محصور، عایق و متحرک همانطور که در بالا توضیح داده شد، استاندارد طلایی برای کوره بلند است. برای سایر فرآیندها، اصول مشابهی اعمال می شود: منبع را تا حد امکان محصور کنید، در صورت نیاز از عایق حرارتی استفاده کنید و درهای دسترسی را برای تعمیر و نگهداری فراهم کنید.

طراحی برای نگهداری و ایمنی اپراتور

یکی از خرابی های تکرار شونده در کنترل دود صنعتی، نادیده گرفتن دسترسی تعمیر و نگهداری است. بسیاری از سیستم ها در شش ماه اول به خوبی کار می کنند، سپس عملکرد بدتر می شود زیرا هودها مسدود می شوند، کانال ها نشت می کنند یا فیلترها کور می شوند. درب متحرک کاپوت کپچر کوره بلند طراحی خوب را نشان می‌دهد: اپراتورها می‌توانند ماشین‌آلات تفول را بدون توقف سیستم استخراج دود (FES) یا جدا کردن هود بررسی کنند. به طور مشابه، هودهای جمع آوری گرد و غبار صنعتی باید دارای پانل های دسترسی لولایی یا گیره های سریع آزاد شوند.

فعالیت های تعمیر و نگهداری منظم عبارتند از:

حذف گرد و غبار انباشته شده از داخل هود (با استفاده از خلاء یا هوای فشرده).

بررسی عایق برای ترک یا پوسته شدن.

بررسی یکپارچگی درگاه مکش - پورت ها نباید توسط سرباره یا آهن جامد مسدود شوند.

تست آب بندی درب برای نشت هوا.

یک برنامه نگهداری پیشگیرانه، همراه با آموزش پرسنل تعمیر و نگهداری، تضمین می کند که سیستم استخراج دود (FES) کارایی جذب طراحی شده خود را برای سالها حفظ می کند.

انتخاب تجهیزات مناسب: بررسی اجمالی مقایسه ای

جدول زیر راه حل های مختلف استخراج را بر اساس شدت کاربرد، کارایی و هزینه نسبی مقایسه می کند. توجه داشته باشید که اینها روندهای کلی هستند. عملکرد واقعی به مهندسی مناسب بستگی دارد.

برای کاربرد کوره بلند، ترکیبی از یک هود گیره‌دار کوره بلند با کارایی بالا با کیسه‌خانه (برای ذرات) و احتمالاً یک اسکرابر (اگر SO2 تنظیم شده باشد) بهترین نتایج را به همراه دارد.

مراحل اجرای عملی برای مدیران کارخانه

برای تسهیلاتی که به ارتقا یا نصب جدید در نظر گرفته می شود، مراحل زیر توصیه می شود:

مشخص کردن انتشار - هر منبع را شناسایی کنید، حجم دود، دما، اندازه ذرات و ترکیب گاز را اندازه بگیرید.

کارایی جذب هدف را تنظیم کنید - بر اساس محدودیت های نظارتی و اهداف سلامت داخلی.

انواع هود را انتخاب کنید - برای منابع با دمای بالا مانند دودکش، یک طرح محصور و عایق با در متحرک انتخاب کنید. برای سایر فرآیندها، هودهای جمع آوری گرد و غبار صنعتی متناسب با وظیفه.

طراحی سیستم کانال و فن - مطمئن شوید که سرعت حمل و نقل از ته نشین شدن جلوگیری می کند (معمولاً 15 تا 20 متر بر ثانیه برای گرد و غبار سنگین).

کنترل ذرات را انتخاب کنید – جمع کننده کیسه یا کارتریج.

در صورت نیاز تصفیه گاز زائد را اضافه کنید - برای آلاینده های گازی

نظارت و کنترل را نصب کنید - افت فشار، وضعیت فن و خوانش آلاینده ها.

اپراتورهای قطار و کارکنان تعمیر و نگهداری – بر اهمیت بسته نگه داشتن درب متحرک به جز در زمان نگهداری تاکید کنید.

به باورهای غلط رایج پرداخته شده است

افسانه: "یک هود محصور بیش از حد گرم می شود و از کار می افتد."
واقعیت: با عایق بندی مناسب و جریان هوای داخلی (مکش)، هود در محدوده مواد باقی می ماند. هوای متحرک گرمای تابشی را می برد.

افسانه: تصفیه گازهای زائد برای کارخانه های کوچک بسیار گران است.
واقعیت: راه حل های مقیاس پذیر، از جمله اسکرابرهای مدولار و جاذب های قابل بازسازی وجود دارد. هزینه عدم انطباق (جریمه، دعوی قضایی، ادعای سلامت) اغلب بیش از سرمایه گذاری در درمان است.

افسانه: هودهای جمع آوری گرد و غبار صنعتی همه یکسان هستند.
واقعیت: هندسه هود، محل قرارگیری و سرعت هوا کارایی را تعیین می کند. یک هود 5000 دلاری اگر به درستی مهندسی شود می تواند از 50000 دلار بهتر عمل کند.

نتیجه گیری

هوای سمی در محیط های صنعتی هزینه ای اجتناب ناپذیر برای تولید نیست. این یک مشکل با راه حل های مهندسی اثبات شده است. یک سیستم استخراج دود با طراحی خوب (FES) که دارای هودهای جمع‌آوری گرد و غبار صنعتی برای فرآیندهای عمومی و یک هود مخصوص جمع‌آوری بخار کوره بلند برای کاربردهای در دمای بالا است، می‌تواند بیش از 95 درصد از انتشارات مضر را حذف کند. هنگامی که با تصفیه مناسب گازهای زائد همراه شود، حتی آلاینده های گازی نیز قبل از تخلیه خنثی می شوند.

طراحی خاص یک هود گیربکس کوره بلند - کاملاً محصور، دارای پورت های مکش داخلی، درب بالایی متحرک برای تعمیر و نگهداری و عایق حرارتی برای مقاومت در برابر پاشش آهن مذاب - نشان می دهد که چگونه مهندسی متفکرانه هم عملکرد ضبط و هم عملی بودن عملیات را مورد توجه قرار می دهد. چنین هود تضمین می کند که حتی در هنگام فوران، دود به طور موقت در داخل محفظه بدون آلودگی محیط کارگاه ذخیره می شود.

مدیرانی که کیفیت هوا را در اولویت قرار می‌دهند نه تنها از نیروی کار خود محافظت می‌کنند، بلکه بهره‌وری را بهبود می‌بخشند، زمان خرابی را کاهش می‌دهند و از رعایت مقررات اطمینان می‌دهند. فناوری‌ها بالغ هستند، اقتصاد مطلوب هستند و موارد اخلاقی غیرقابل انکار است. وقت آن است که با هوای سمی خداحافظی کنیم، هر بار هود استخراج.

سوالات متداول

1. تفاوت اصلی بین سیستم استخراج دود (FES) و تهویه عمومی چیست؟
یک سیستم استخراج دود (FES) آلاینده‌ها را قبل از پراکنده شدن از منبع آنها جذب می‌کند، در حالی که تهویه عمومی هوای آلوده را با هوای تازه در کل فضا رقیق می‌کند. جذب منبع بسیار کارآمدتر است و به مصرف انرژی کمتری نیاز دارد.

2. چگونه یک هود کپچر کوره بلند گرمای شدید و پاشش آهن مذاب را کنترل می کند؟
هود با مواد عایق حرارتی مانند الیاف سرامیکی یا پتوهای نسوز پوشیده شده است. این مواد در برابر تماس مستقیم با آهن مذاب (> 1500 درجه سانتیگراد) و فرسایش سرباره مقاومت می کنند، در حالی که دمای سطح بیرونی را برای پرسنل ایمن نگه می دارند.

3. آیا می توان هودهای جمع آوری گرد و غبار صنعتی را در فرآیندهای موجود مقاوم سازی کرد؟
بله اکثر هودها با اتصالات مدولار طراحی شده اند. با این حال، یک ارزیابی مهندسی مناسب برای اطمینان از مطابقت سرعت مکش و اندازه کانال با مشخصات هود جدید مورد نیاز است. مقاوم سازی اغلب عملکرد سیستم موجود را بهبود می بخشد.

4. چه زمانی علاوه بر فیلتراسیون ذرات، تصفیه گازهای زائد مورد نیاز است؟
اگر گازهای خروجی حاوی گازهای خطرناکی مانند دی اکسید گوگرد، کلرید هیدروژن، آمونیاک یا ترکیبات آلی فرار باشند، فیلترهای ذرات به تنهایی نمی توانند آنها را حذف کنند. تصفیه گازهای زائد (اسکرابر، جاذب، اکسید کننده) باید در پایین دست اضافه شود.

5. درب متحرک روی هود مهاری کوره بلند به چه تعمیراتی نیاز دارد؟
بازرسی منظم درزگیرها، لولاها و مکانیسم های تعادل درب. همچنین، وجود سرباره در اطراف چارچوب در را بررسی کنید. درب باید آزادانه باز و بسته شود. هر گونه آسیب به عایق نزدیک درب باید به سرعت تعمیر شود تا کارایی جذب حفظ شود.
